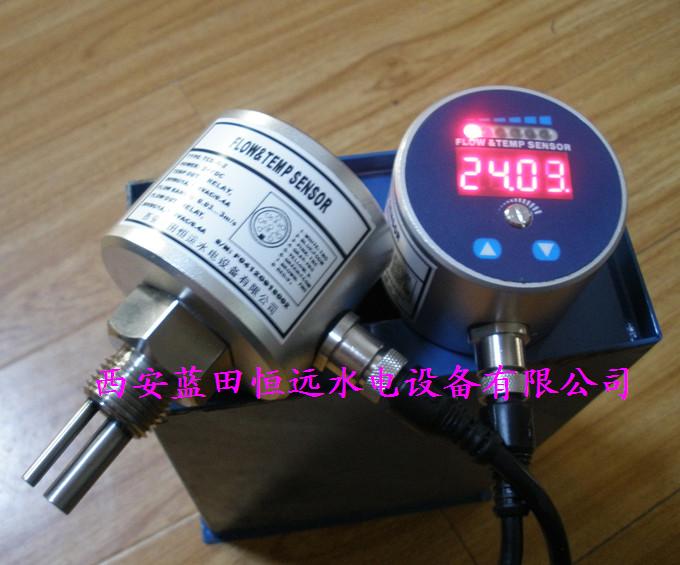

TCS-Z熱導式流量變送器是針對水電站冷卻系統、潤滑油系統流量監測控制而開發的電子產品。該產品給予熱擴散原理，改善了傳統機械產品結構復雜、設置值易漂移及小流量狀態不穩定的缺陷，可適用多種介質流量監測場合。
二、特點
■高度電子產品，應用穩定
■6個LED顯示報警及流量狀態
■開關設置值現場可調，范圍寬，不易漂移
■同一產品可適用多種通徑管道，互換性好
■低流速、小流量場合控制不失真，動作精確
■對被測介質無流向要求，安裝使用方便
■無流體阻礙，無磨損，免維護
■探頭采用特殊抗結垢涂層，抗污能力更強
三、原理
TCS-Z流量變送器是基于熱交換原理設計，探頭內置發熱元件以及熱敏元件，流量變送器的熱量傳導與被測流體流速密切相關。當流體介質流過流量開關探頭時，熱敏元件所測到的熱量隨介質的流速變化而變化，經惠斯通電橋轉化成電信號，內置電路將設定流量與瞬時流量相比較，輸出模擬量和繼電器結點。
四、技術參數
■ 工作介質：水：0~5m/s； 油0~10m/s；氣體0~50m/s；
■ 重復性： ±１％設定點量程；
■ 響應時間：典型2s，最大15s
■ 耐壓等級： 10MPa
■ 介質溫度范圍：-25℃－80℃
■ 工作電壓： 直流24VDC；交流AC220V；
■ 電流消耗： ≤ 65mA
■ 連接方式： G1/2’’ M20×１.５（可特殊訂貨）
■ 外殼防護：IP67防護的不銹鋼外殼
■ 輸出形式：SPDT繼電器（7A/220VAC）；或連續模擬量4-20mA
■ LED指示；
■ 適用管徑：DN15~DN300。
