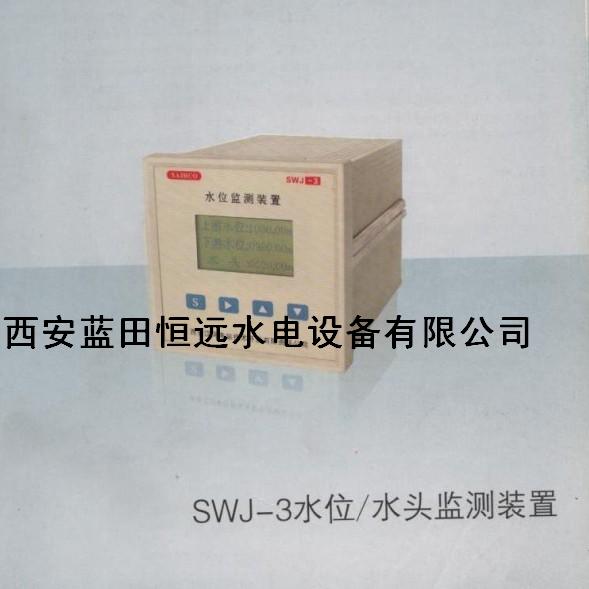

SWJ系列水庫水位監測儀裝置
●適用范圍
該智能監測儀是以單片機為核心處理多路輸入信號、顯示多參數的智能化綜合監視儀表。它與水位傳感器配合，構成完整的電站水位監測系統，可對電站的上下游水位、攔污柵水位、閘門前后水位及相應的水位差等實現集中的在線監測，完成參數的數字顯示、越限報警顯示和信號輸出功能。它也可與靜壓式水位變送器及輸出標準信號的液位變送器配套使用。
●功能特點
電站的工作水位、上下游柵前后水位及毛水頭水位差等集中在線監視。
兩級報警顯示和輸出，報警值可數字化設定。
采用面板按鍵設置各通道零點和量程，并可在線全修改；具有模擬量輸出功能，即同時輸出與上下游水位及水位差范圍對應的標準DC4～20mA信號,最多可提供五路信號輸出（按用戶要求來配備）。
可提供變送器工作電源DC24V（按用戶要求來配備）。
具有參數斷電保護功能；自動校零和滿量程；具有自檢功能和自復位功能及信息提示。
●主要技術指標
輸入信號：水位變送器輸出4-20m，可帶四路輸入。
精 度：0.5% F.S 或0.2%F.S±1個字
顯示方式：六位數碼管，范圍0.00～9999.99米，可顯示海拔高度，可選液晶顯示。
報警輸出：二限報警，報警方式可設置，繼電器輸出觸點容量AC220V/3A或AC220V/1A。
變送輸出：4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS，最多可帶5路輸出。
通訊輸出：接口方式——隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率——300～9600bps內部自由設定
變送器電源：DC24V±1.2V/0.2A（根據用戶需要來配備）
儀表電源：AC85V～265V，50Hz 或 DC24V
顯示方式和范圍：
柵前水位---上排六位紅色LED顯示，0-9999.99米
柵后水位---中間六位紅色LED顯示，0-9999.99米
水位差-----下排六位紅色LED顯示，0-9999.99米
