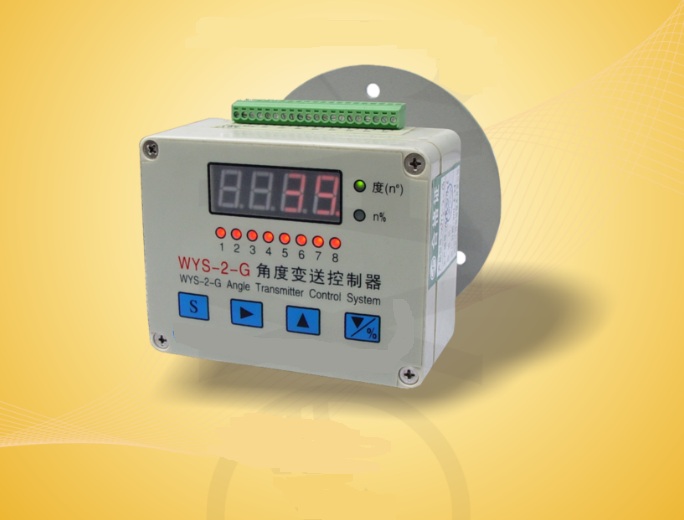

WYS-2-G型角度變送控制器是采用進口旋轉編碼器為核心測量器件,輔以橫力彈簧機構及外圍智能電路,具有測量精度高、性能可靠、安裝調整方便、顯示直觀等許多優點,是針對水電站導葉開度、轉軸角度測量而開發的一種高精度、高適用性的系列產品.可同時具有角度傳感器、主令開關、顯示儀表等功能,可同時顯示角度值、開度百分比,可任意設置六路報出,并具有4~20mA模擬量輸出。角度傳感器伸出連接軸可直接和被測轉軸連結, 測量角度。
二、特點
■以進口旋轉編碼器為核心測量器件，測量準確、可靠。
■CPU直接采集編碼器輸出的格雷碼，無A/D轉換誤差。
■變送控制器功能強大完備，可輸出模擬量、六對開關量并有數碼管直觀顯示。
■結構緊湊,安裝靈活方便。
三、工作原理
角度變送控制器連結軸通過連軸器與被測軸連接, 被測軸轉動帶動傳感器軸轉動,并經內部電路調理,輸出對應0~360°內任一角度的的模擬量(4~20mA)。
四、技術參數
■ 測量范圍：0~360°內任一角度
■ 電源電壓：DC24V
■ 顯示方式：四位LED顯示窗口位移值、開度百分比
狀態指示：六只LED指示燈顯示接點動作狀態
■ 輸出電流：4-20mA（兩線制）
輸出接點：繼電器接點六組或八組
接點容量：AC220\ 2A
1路模擬量和6路開關量
■ 精度： 0.25%
■ 功率：10W
■ 應用環境：溫度：0~60℃；濕度：≦90﹪RH
