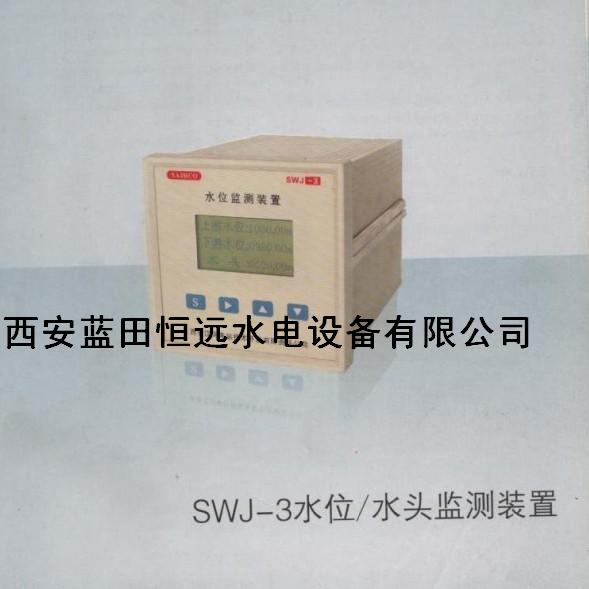

SWJ-3型水位監測裝置分別接受上游、下游兩路液位傳感器送來的模擬信號，經A/D轉換送CPU處理計算，通過液晶屏直觀顯示上游水位、下游水位和水頭值，并輸出三路模擬量分別對應上游水位、下游水位和水頭。每組監測量有六對繼電器報警、RS485通訊、4～20mA輸出，且量程及報警值可通過按鍵任意設置。
二、特點
■ 單片機系統采用MCS-51系列，經內部分頻后產生測量定時脈沖，周期為2us，其測量精度可達0.01Hz，穩定性高，長期不變。
■ 顯示電路采用液晶屏漢字顯示方案，直觀，方便查看。
■ 先進的WATCHDOG和電壓監控電路能對計算機的工作情況進行監控，當上電、掉電或電壓不穩定時，符合工業SPI標準的串行存儲器能保護計算機中的信息。當計算機死機時，看門狗能自動產生復位信號重新啟動計算機工作，大大提高了儀器的可靠性。
■ 可輸出多路參數，并可通訊。
三、技術參數
■測量信號： 2路液位變送器
■測量精度： 非線性度＜0.25%
■數顯內容： 上游水位；下游水位；水頭值；6路報警輸出設定值
■開關量輸出信號： 6路，每點可由用戶在所定范圍內整定。
■輸出接點容量： 5A/250VAC，5A/30VDC
■工作環境： 溫度0～50℃ 濕度＜85%RH
■外形尺寸： 盤裝144×144×185mm
■電源： 110V/220VDC或 AC110/220V/50Hz
■功耗： 10W
