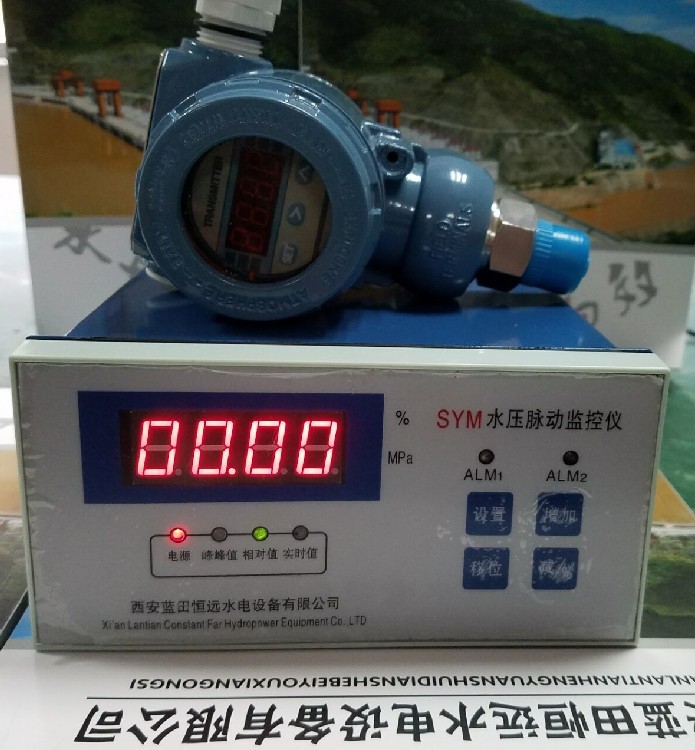

SYM水壓脈動監測儀以單片機為核心處理單元，配置脈動壓力變送器，實時監測測點的壓力脈動狀況，并對壓力脈動數值進行采集、處理，顯示測點的水壓脈動值，同時可輸出相應的模擬量。當測點的水壓脈動超出預置的值時，可以發出報警信號。監測水壓脈動，可使運行人員了解機組的工況，優化機組的運行。
二、特點
■ 以單片機為核心處理器的智能化監測裝置，適用性強。
■ 輸出與量程對應的標準模擬量信號。
■ 提供報警狀態顯示和二級報警輸出接點，二級報警值可單獨設定。
■ 可切換顯示水壓脈動的(峰-峰值)絕對值(Mpa)和相對值(%)。
■ 具有斷電保護、自動記憶的功能。
■ 完善的系統自檢功能。
■ 可提供變送器工作電源(+24V)。
三、技術參數
■ 顯示方式：四位LED數碼管顯示
■ 輸出信號：DC4~20mA(負載電阻≤525Ω)
■ 報警輸出：接點形式，常開觸點
■ 接點容量：5A/AC220V，2A/DC30V
■ 報警設定：二級報警值均可在量程上、下限之間任意設定
■ 工作電源：開關電源AC85~265V，DC110~340V
■ 配電輸出：儀表提供變送器DC24 V電源
■ 功耗：10W
■ 工作溫度：0℃~40℃；貯存溫度：-25℃~+70℃
■ 相對濕度：≤85%RH
四、工作原理
水壓脈動監測儀由壓力變送器、監視儀表和連接電纜等組成。變送器輸出的壓力脈動信號經信號處理后送入單片機系統進行處理。處理后的數據進行顯示及變換為4~20mA模擬量輸出，當監測的脈動值越限時，分別輸出一、二級報警。
