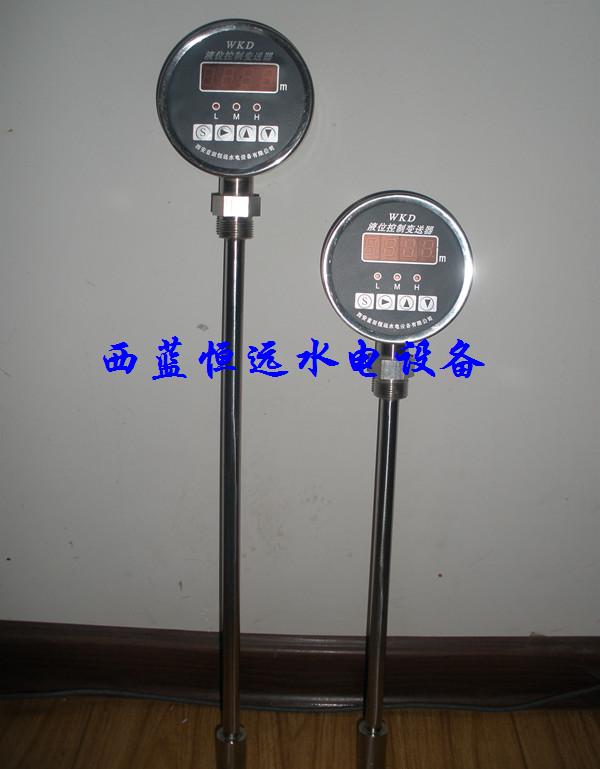

WKD液位變送控制器是采用進口微量程干式陶瓷壓力傳感器來測量液位。該儀表集測量、顯示、遠傳、報警為一體，可將液位信號轉換成標準電流信號4~20mA，并能發出上上限、上限、下限三位報警信號，其報警值全量程范圍內可調，用于軸承及回油箱等系統的液位測量。
二、特點
■ LED顯示、模擬量輸出、繼電器接點輸出功能，適用范圍廣、應用方便
■ 選用德國原產干式陶瓷壓力傳感器，具有較高過載能力和極強的抗干擾能力，大大提高了應用的穩定性和可靠性
■ 智能處理單元采用了高性能處理器，以及高精度的A/D轉換電路和溫度壓力補償，具有測量精度高更穩定的特點
■ 報警、修正等參數設置均在變控器操作面板直接操作，使用更為靈活
三、技術參數
■ 測量范圍 0~2米
■ 電源電壓：交直流通用AC85~265V，DC110~340或DC24V, 訂貨時確定
■ 參數顯示：四位LED顯示窗口設置及測量參數3LED指示燈
■ 輸出方式：3LED指示燈顯示報警動作狀態，1路模擬量、3路開關量
■ 輸出電流：4~20mA 負載電阻＜525歐
■ 繼電器觸點容量：1A/AC250V 3組繼電器可設置
■ 精度：±0.5% 年漂移＜±0.2FS
■ 功率：20W
四、工作原理
WKD液位變送控制器被測液位變化時，微量壓力傳感器輸出電壓隨之改變，將此電壓值送入單片機采樣電路進行數值處理。經濾波、標度變換處理后數據分別進行顯示、模擬量輸出及赿限判斷報警輸出，實現預期設計功能。
