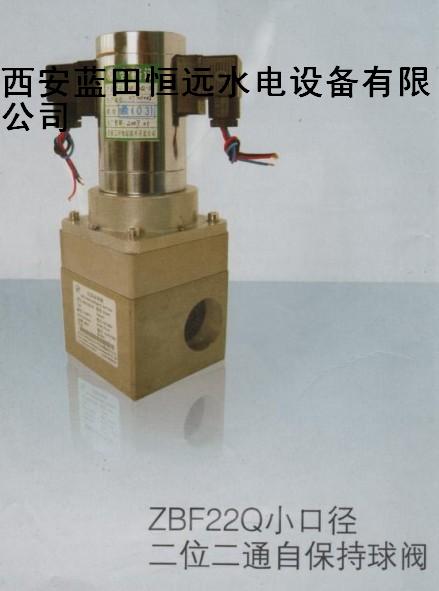

ZBF22Q-10～32型自保持球閥是二位二通自動閥門，其開(關)閥由內、外部回路共同控制，當開(關)閥信號接通時，線圈勵磁，產生旋轉力矩，帶動球閥閥芯轉動，閥芯轉到全開(關)位置時，閥內部機構自斷電，閥保持開(關)位置。
ZBF22Q-6～150型電磁球閥適用空氣、油、水等無強腐蝕性流體。工作時，對流體的流向不作要求，對流體的進、出口壓力不作要求，對介質的清潔度不作嚴格要求，可廣泛用于電力、石油、化工、冶金等部門，用以遠程控制管道中介質的流通與中斷。
二、特點
■ 本閥采用球閥結構，增強密封性能，延長使用壽命。
■ 對介質流向不作要求，電磁閥兩腔口互為進、出口。
■ 對進、出口工作壓力不作要求，在0～2.5MPa壓力范圍內均能正常工作。
■ 工作時，需要內、外部回路共同作用方能轉換閥的關、閉狀態。
假定電磁球閥啟始為關閥狀態。此時閥內部開閥回路接通，當外接開閥信號(開關)接通，線圈通電，產生旋轉力矩M,M帶動球閥閥芯轉動，轉到閥處于全開位置時，閥內部開閥回路自動切斷，線圈斷電，閥保持全開，處于開閥狀態。此時，閥內部關閥回路自動接通，以備下次關閥。
當外接關閥信號(開關)接通時，線圈帶電，產生旋轉力矩M,M帶動球閥閥芯轉動，轉到閥處于全關時，內部關閥回路自動切斷，線圈失電，閥保持全關，處于關閉狀態，此時，閥內部開閥回路自動接通，以備下次開閥。
三、工作原理
ZBF22Q系列自保持球閥采用高壓二位二通球閥閥體及大力矩單動執行器組成。電磁球閥啟始為關閥狀態時，閥內部開閥回路接通，當外接開閥信號(開關)接通，線圈通電，產生旋轉力矩M,M帶動球閥閥芯轉動，轉到閥處于全開位置時，閥內部開閥回路自動切斷，線圈斷電，閥保持全開，處于開閥狀態。此時，閥內部關閥回路自動接通，以備下次關閥。
當外接關閥信號(開關)接通時，線圈帶電，產生旋轉力矩M,M帶動球閥閥芯轉動，轉到閥處于全關時，內部關閥回路自動切斷，線圈失電，閥保持全關，處于關閉狀態，此時，閥內部開閥回路自動接通，以備下次開閥。
◎ 公稱壓力：1.6Mpa，其它壓力等級可定做，最高壓力可達6.4MPa
◎ 工作壓差：0～2.5MPa間任何壓力均可，亦適用于真空管道
◎ 工作介質：空氣、油、水 ◎ 介質溫度：0～150℃
◎ 介質流向：正、反向均可 ◎ 環境溫度：-20～40℃
◎ 相對濕度：≤95%
◎ 電 源：DC 220V、110V、 AC 220V、110V
◎ 功率：
|
通徑 |
10 |
15 |
20 |
25 |
32 |
40-100 |
125-150 |
|
功率 |
75W |
75W |
75W |
75W |
75W |
150W |
308W |
◎ 外形尺寸：
◎ 開關時間：6秒
◎ 安裝方向：垂直方向
◎ 連接方式：螺紋、法蘭連接。
◎ 螺紋連接：
