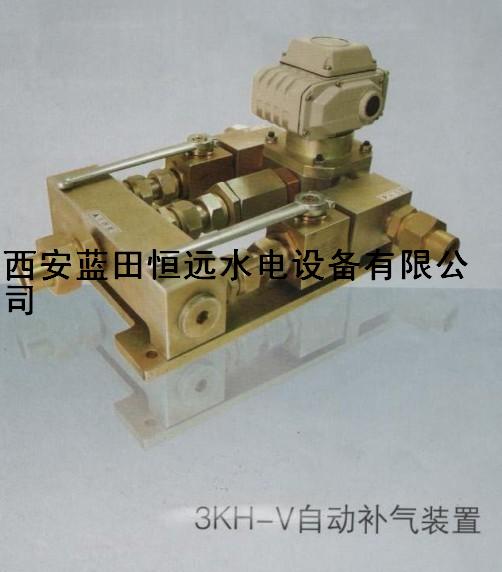

3KH-V自動補氣裝置是由德國原裝進口一個二位三通電動球閥和兩個手動球閥、單向閥等組成。它能對水電站油壓裝置或其它儲能器進行自動補氣，以維持其內部的氣液比。
二、特點
■采用球閥結構，對氣體清潔度要求不高，能實現零差壓工作，過氣流量大，可大大縮短補氣時間，徹底解決先導式電磁閥在低壓差下工作流量小、動作時間長的問題。
■密封性能好、集成化程度高、體積小。
■進口電動球閥可現場手動操作，并有閥位機械顯示和開關量輸出。
■本品兩個進口手動球閥，一個用于手動補氣，一個用于手動排氣。
■整套裝置所有零部件均采用不銹材料，適于在潮濕環境下工作。
三、技術參數
■額定壓力：4.0MPa、6.4MPa、9.0Mpa 、10MPa
■介質：空氣 ■通徑：15mm、25mm
■環境溫度：0~40℃ ■相對濕度：≤95%RH
■工作電壓：AC220V AC110V DC220V DC24V
■安裝方向：任意方向 ■重量：15~48Kg
■連接方式：焊接式接頭，采用JB6381.1-92標準
四、工作原理
自動方式：關閉手動球閥，當自動補氣條件滿足時，驅動機構得電帶動球閥閥芯轉動，閥芯轉到位后，壓力腔P與工作腔A接通，壓縮空氣經電動球閥、單向閥流向油壓裝置，對油壓裝置進行自動補氣，此時閥位指向開閥位置，同時位置開關輸出開閥信號。停止補氣時，驅動機構得電帶動球閥閥芯轉動，閥芯轉到位后，工作腔A與排氣腔O接通，裝置內存氣由排氣腔排出，此時閥位指向關閥位置，同時位置開關輸關閥信號。
