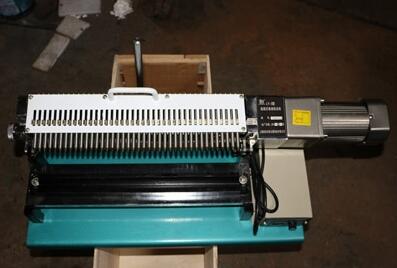

LY-3電動鋼筋打點機主要用途及功能
該標距儀(亦稱打點機)，是按著GB228-87《金屬材料垃伸試驗的規定要求》和不同用戶的需要，設計制造，它具備打點標距準確，電動打點，工作效率高，操作簡便等特點?？蓳舸驑司酁?mm/10mm點距。是試驗室必備的配套儀器。
LY-3電動鋼筋打點機工作原理
它是采用垂直下壓方式，通過電機帶動，將1根帶螺旋帶的軸旋轉360°，在不同角度抬起沖頭垂直上升下降，借助彈簧的彈力沖擊打點，電機傳動螺旋軸一周在試樣上打出直線排列間距為10mm×31點＝300mm。通過移動定位裝置，二次擊打標距為5mm×62點＝305mm。
電動式連續打點機是作金屬拉力試樣標距(LO)的專用設備。
一、主要技術指標
1、標距范圍：LO=10-350MM;
2、標點間距：10mm
3、標距精度：≤±1%LO(參照GB228)
4、打點速度：45格/秒
5、電機功率：50W；
6、電壓：220V；
二、結構
該機主機由底座、支架、試樣支承臺、旋鈕、沖頭、操作桿、助動手輪、電機、電控器、動作開關、速度設定旋鈕所組成。
三、操作規程
1、調整打點速度
A、插上電源、電控器指示燈發亮。
B、打開動作開關，轉動速度設定旋鈕由“0”調整至合適的打點速度。此時，縣動手輪應該逆時針方向轉動。
2、試樣標距打點操作
A、先推開操作桿；
B、將拉力試樣置入支承臺中；
C、調整試樣支承臺的位置，使試樣軸線與打點軸線相對應，然后鎖緊支承臺
D、拉動操作桿使沖頭接觸試樣表面。
E、打開動作開關使沖頭沖擊試樣表面留下標距標點。
3、電器控制注意事項：
A、請將設備接地線；
B、當動作開關打開后，旋轉方向不對時，應馬上關閉動作開關，應調整控制器接線柱上的接線。
1.選擇COM與CW短接，則電機做順時針旋轉；
2.選擇COM與CCW短接，則電機逆時針旋轉
C、動作開關只是控制電機動作和停止，不作為電源中斷使用，長時間不使用，請將電源插頭脫離電源。
