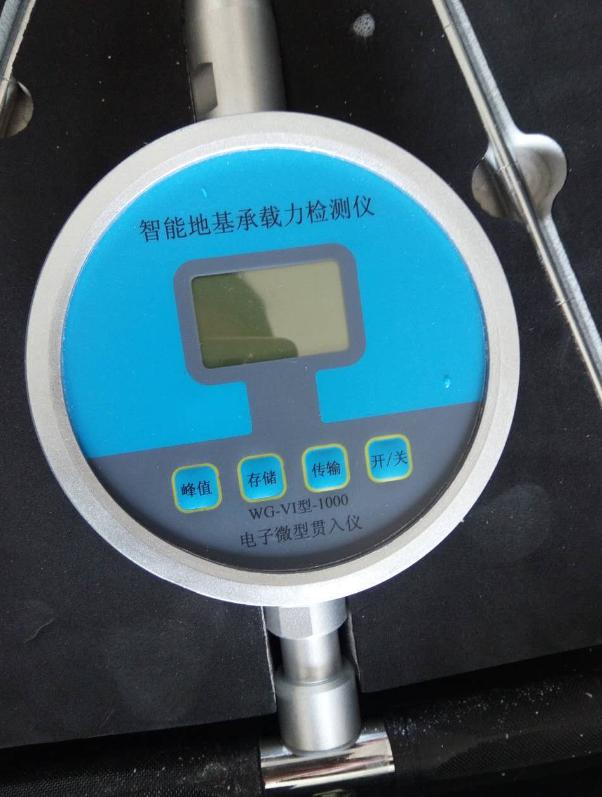

電子地基承載力現場檢測儀 WG-IV填土密實度現場測定儀
儀器的裝配：
（一）組裝手柄：儀器的機芯與傳動軸是連接一體的，手柄與機殼軸桿形成T字形垂直狀態。平時不要旋轉手柄，更不得用旋轉手柄的方法于拆卸傳動軸，搖晃，扭動以免損壞機芯，影響儀器精度。
（二）裝電池：儀器的后端蓋里裝有電池，將后端蓋逆時針擰開，盒內標有“+、-”極，按標記極性裝配電池。
（三）配探桿、探頭：儀器箱中有兩種探桿兩種探頭，測試前現將探桿和探頭連接起來，再與主機連接。一般儀器常用7mm的錐形細探桿配粗探頭。當需要抽檢底層60厘米到一米深層時，還可加長探桿，可與廠家提出要求另配加長探桿。注（使用前應檢查探桿與探頭之間，探桿與主機軸之間的螺絲紋和必須擰緊，不得松動，以免探桿扭動變形或折斷。）
操作使用說明：
1、請按照正常測試方向拿好儀器后按【開/關】按鍵打開儀器，正常顯示0000.
2、【峰值】鍵：按此鍵后，顯示屏上方顯示MAX標志。此時為峰值測量模式，再此按【峰值】按鍵，MAX標志消失，為正常測量模式。
3、【存儲】測量某時刻想要保存該值時，按此鍵，顯示屏上方顯示REC-XX時保存此測試結果成功，此值存儲后，第一次存存儲值編號為REC-01，第n幾次存儲則編號為REC-n。
4、想查看存儲的值，長按【存儲】鍵，上方顯示編號，顯示屏顯示該編號的測量值。
5、如果想刪除存儲的值，長按【傳輸】按鍵，存儲的值清空。
本公司所有產品，出廠都是經過合格鑒定，凡購買我司產品，質保期是一年｛一年之內有任何質量問題：包修包換包退，且終身維修（江浙滬可送貨上門，偏遠地方運費另算）｝，一年內若有質量問題，可無條件退換貨！所有產品均為含稅(增值稅17%）含運費價，由于產品型號、規格有多種，可根據客戶自己所需、購買！
操作方法：
（一）事先在碾壓完好的被測面上鉆一個直徑大于2厘米、深度約為8~10厘米的孔。打開儀器電源，然后兩手握住手柄，貼近雙膝做為依托，將探頭對準被測點加壓垂直貫入土中，當測試深度達到10厘米或標準深度時，應立即對準被測點加壓垂直貫入土中，當測試深度達到10厘米或標準深度時，按下【存儲】鍵可瞬間保留測試結果，保存成功后，然后再進行下一點測試，（表屏上的讀數為貫阻力值，用P表示，單位為N牛頓）。
（二）取平均值：在每層施工作業面上可任意選點檢驗?zāi)雺嘿|(zhì)量，一般按施工規范規定，每10米取7-8個點為一組數據，然后計算出平均值，以備查表。
P---儀器的讀數值牛頓（N）
Rd---干密度值
Wo---含水量
（三）數據表：儀器出廠時配有P值和Rd（干密度值之間）的數據對應表供使用參考，由于各地土質不同，所以，使用者應自己取幾組環刀做率定試驗，找出一個修正系數，在本地區使用起來就方便多了。詳見率定方法。
（四）分層檢驗：規范上規定筑壩、大壩、公路、鐵路均要分層檢驗其密實度，一般30厘米為一個墊層，施工單位要分層碾壓，分層檢驗，合格一層，再鋪墊下一層。質量監督站和監理公司要抽檢碾壓質量（抽檢底部一層貨次底部一層，可向廠家提出要求加長桿，最多可長到1.5米）各單位可自備一把木工用的手搖鉆，木工商店均可購買，木鉆直徑大于2厘米鉆一層檢測一層。
（五）貫入深度：通常按規定碾壓完成后，要挖去表層1/3因?yàn)楸韺用芏容^大，不能做為檢測層，底層1/3由于受次一層影響，按規定也不具代表性也要去掉，所以有效檢測層是中間的1/3-2/3處，是我們要貫入的位置，注意：每一次的探測深度要一致要統計含水量穩定的條件下，同一深度不同位置的貫入阻力與干密度之間的關系，通常水利堤壩大壩及建筑物基礎墊層，貫入深度為10~20cm，公路墊層貫入5-10cm，貫入深度到底選定多少為合適，請?jiān)斠?jiàn)操作使用問答一節。
（六）貫入速度：
貫入速度要均勻，向下施力要平穩、連續、一般貫入10厘米，需要10-15秒，不可太快，不要用沖擊力，中途不要緩勁，要一口氣操作完畢，操作進程中，隨時觀察儀表的讀數。
率定方法
（一）有條件的單位，自己用環刀與貫入儀做平行對比試驗，方法是碾壓
三至五遍后，剝?nèi)ケ韺?/3和底層剩余1/3層，檢測中間的1/3-2/3層。
（二）在檢測層2/3深處的位置取3至5個環刀，當化驗其干密度達到合格要求時，將干密度達到合格要求時，將干密度和含水量記下來。填入附表中，作為環刀標準值。
（三）同時在環刀取土點為圓心，約30厘米為半徑畫圓，在圓周上取7到8點做貫入試驗，貫入深度要取環刀的深度一致在墊層1/3~2/3之間選定，剔出偏差較大的點，其它幾點取平均值，該值作為與環刀對應的標準貫入值。
（四）當標準貫入阻力確定之后，即可用貫入儀替代環刀法，進入施工現場大面全方位地檢驗填土質量。在控制含水量情況下，當檢驗結果大于或等于貫入標準阻力值時，即認為碾壓合格，當?shù)陀谶@個貫入標準阻力值時則認為干密度偏低，不合格繼續碾壓。
將平行試驗結果填入以下附表格中：
注意附表中要標明土質分類（粘性土；砂性土；混合土等）以及鋪墊厚度，碾壓次數，貫入深度，深度直徑；設計要求于密度及最大于密度等。
