多功能電動擊實儀價格 上海JZ-2D電動擊實儀多少錢
24小時熱線： 18019385592（王夢欣） 021-35304776
QQ：1936803778，18019385592

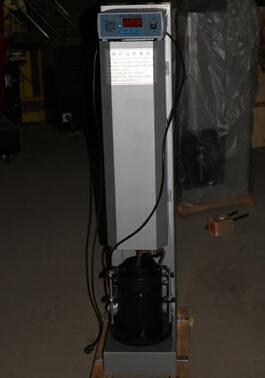

JZ-2D多功能電動擊實儀【技術參數】(GB/T50123國標法)
擊錘重量：4.5kg(重型擊實)2.5kg(輕型擊實);
擊錘落高：457mm(重型擊實)305mm(輕型擊實);
擊錘錘面直徑：51mm;
試筒規格：重型Φ152mm、116，容積2103.9cm3;
試筒規格：輕型Φ102mm、116，容積947.4cm3;
護筒高度：重型50mm、輕型50mm;
輕型擊實儀單位體積擊實功約：592.2kj/m3;
重型擊實儀單位體積擊實功約：2684.9kj/m3;
錘擊點角度：輕型53.50，重型450;
層擊數：輕型層擊數：25擊(共3層)，
重型層擊數56擊(共5層)
錘擊速度：30次/分
電機速度：1440轉/分，功率：250W，電壓380V
儀器安裝
儀器應安裝在穩定的水泥混凝土地基上,混凝土基礎尺寸;(長x寬.x高)650mmx600mmx350mm,用4根M10地腳螺栓固定,螺紋部分露出地基表面長度約為35mm，議器安裝在固定的基礎之上,應調整安裝水平,達到0.1mm/1000mm以內,然后將螺檢國定好后，方能進行試車。
儀器操作及調整
本儀器電器控制部分主要是由高穩定度計數器控制(采用國際先進CMOS線路),它每次所設定的擊實次數可按工作要求從0~99次之間任意選擇,計數器電路元件均采用國內外先進廠家生產的集成電路,具有功耗小、抗干擾能力強等特點。
具體操作過程如下:
首先,裝電器柜后面的四個插頭接好(插頭連線放在電器柜下部)
1、裝電器柜上的“電機”插座與儀器“電機''插座接通。
2、將儀器上的“記數”描頭連線與電柜上“記數”插座接好。
3、將儀器上的“擺動”插座與電器柜上“接動''插座接通。
4、“電源”插座接380V電源上，同時，零線一定要接好。
以上工作完成后,可進行正式試車:
1、將電器柜上“電源”打開一預置數碼管亮。
2、拔動“預置”撥碼盤,可以按所需擊實次數從01設置到99次。
3、按“置數”按鈕,預置數碼管即可顯示已選擇的數字。
4、檢査一下電機轉動方向是否正確。檢査的方法是:拆下儀器前罩兩側螺釘,將儀器前罩拆下,按一下“開機”鍍鈕,然后迅速再按一下''停止”按鈕。觀察提錘鏈條動動方向是否正確,正確的方向是:從正面看順時針運動。(見圖)
5、試筒規格的選擇:(見圖)
5.1Φ152mm擊實筒的擊實選擇
5.1.2將擊實底座(9)更換成Φl52mm規格的底座,并將Φ152試筒及套環裝好,填好試料。(完成以上過程時,如擊錘已高出支板(6)請將支板順時針旋轉以防擊錘落下,開機前再將支板旋回)。
5.1.2將定位銷(3)取下。
5.1.3將電器柜上選擇開關置于Φ152位置。
5.1.4按“預置''撥碼盤,預置數字。
5.1.5按“置數”按鈕,顯示置數數字。
5.1.6按“開機”鈕,電機啟動(在擊實過程出現工作臺轉動及擺動擊實過程)達到擊實次數,窗口顯示“00”后,電機自動停止,同時出現音樂報警聲。
5.20100mm擊實筒的擊實選擇
5.2.1將擊實底座(9)更換成Φ100mm規格的底座,并裝試筒及套環裝填好試料。
5.2.2將定位銷(3)裝入銷孔內壓緊。
5.2.3裝電器拒上選擇開關置于Φ100位置。
5.2.4重復5.1.4至5.1.6過程。
6、擊實形式的選擇:
本儀器可進生重、輕兩種形式的擊實,儀器出廠前的安裝形式即為重型擊實方式,如需要進行輕型擊實試驗,可按以下方式進行調整:
6.1將擊錘(1)上面裝的加重桿(7)逆時針旋下,擊錘即可達到輕型擊實試驗錘重2.5kg的要求(如需要進行重型擊實試驗,可將加重桿再重新順時針旋入擊錘中,以保持4.5kg的錘重)。
6.2將提錘導軌后面楔鐵由上部螺釘位置移至下部螺釘位置固定。提錘高度即可由450mm改變?yōu)?00mm。
7、工作臺旋轉角度的調整。
工作臺(9)旋轉角度的大小,可通過調整鋼絲繩(11)的長短位置和緩沖器(8)來實現。
8、提升鏈條的調整:(見圖)
調整提升鏈條(4)應通過調整板(2)的調整實現。
調整方法:用六角板手?jǐn)Q松三個螺釘(1),將螺釘(3)調整到合適的位置后再擰緊螺釘(1)。
注：
