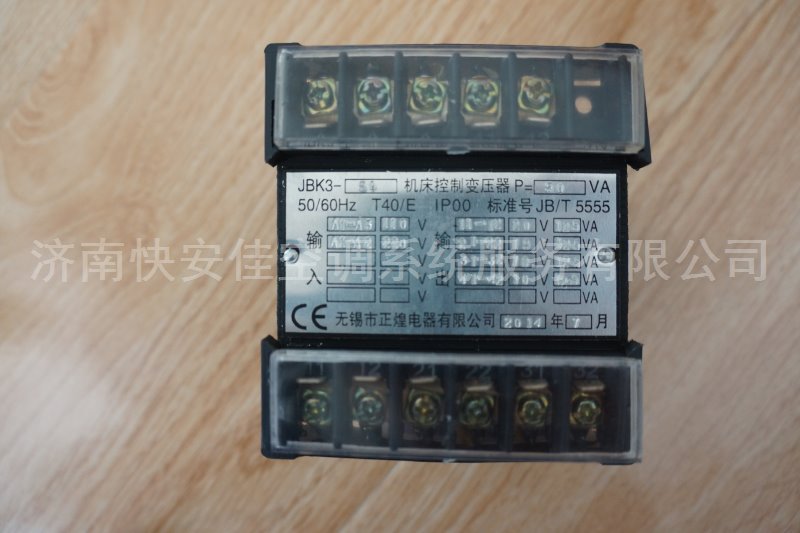

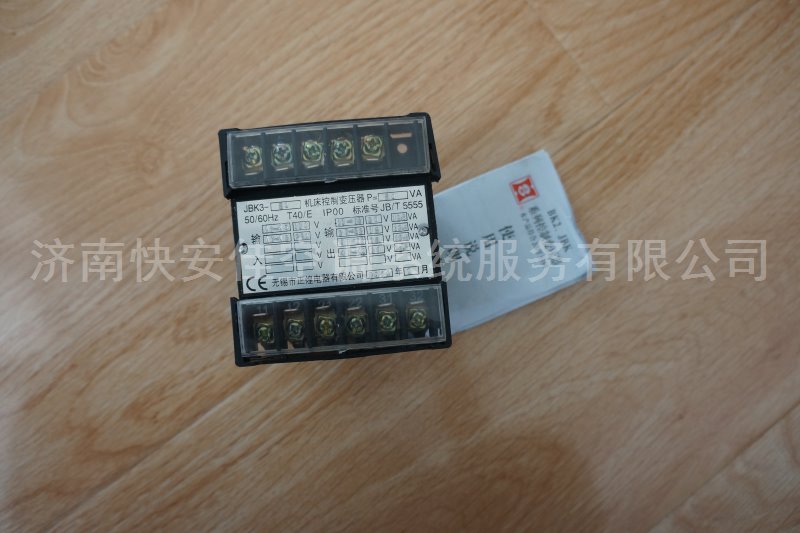

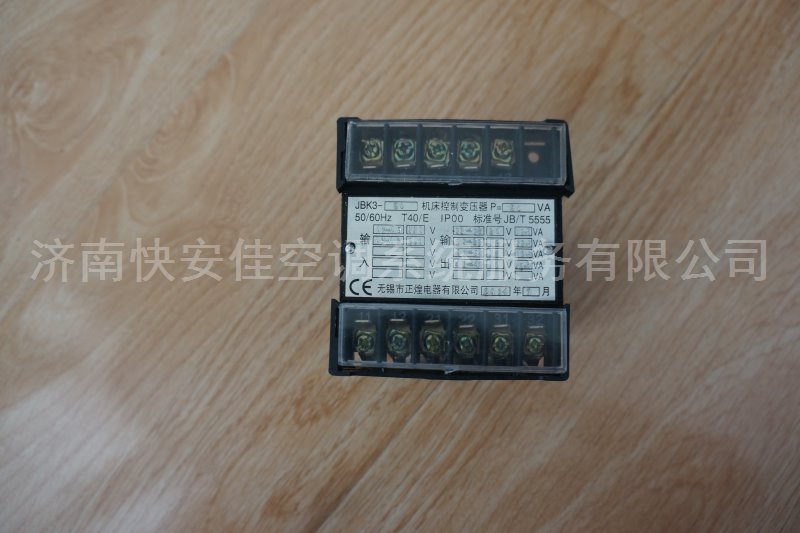

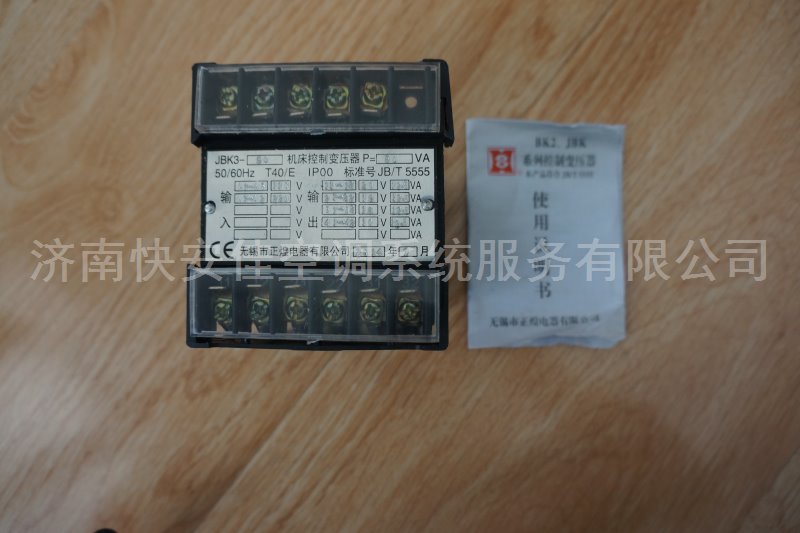

JBK3-50變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。品牌:修江電器 型號:JBK3 頻率特性:低頻 電源相數:單相 鐵心形狀:E型 冷卻形式:干式 鐵心結構:心式 防潮方式:開放式 冷卻方式:自然冷式 外形結構:立式 額定功率:400VA（KVA）
JBK3-50變壓器系列機床控制變壓器是參考德國西門子公司樣機制造的新產品，符合VDE0550、IEC204-1、IEC439、GB5226等有關國際、國家標準。
JBK系列機床控制變壓器適用于交流50—60Hz，輸出額定電壓不超過220V，輸入額定電壓不超過500V，作為各行各業的機械設備，一般電器的控制電源和工作照明、信號燈的電源之用。
變壓器--安裝尺寸 (JBK3(DK3)機床控制變壓器)
|
型號
|
Bmax
|
Dmax
|
Emax
|
安裝孔距
|
安裝孔
K × J
|
Fmax
|
|
A
|
C
|
|
JBK3-40、63
|
78
|
72
|
89
|
56±0.4
|
51±2
|
4.8×9
|
12
|
|
JBK3-100
|
85
|
85
|
94
|
64±0.4
|
66±2
|
4.8×9
|
12
|
|
JBK3-160
|
96
|
91
|
109
|
84±0.4
|
73±2
|
5.8×11
|
14
|
|
JBK3-250
|
96
|
105
|
109
|
84±0.4
|
87±2
|
5.8×11
|
14
|
|
JBK3-400
|
120
|
109
|
123
|
90±0.4
|
90±2
|
7×12
|
18
|
|
JBK3-630
|
150
|
112
|
150
|
122±0.5
|
90±2
|
7×12
|
22
|
|
JBK3-1000
|
160
|
195
|
151
|
126±2
|
152±2
|
7×12
|
18
|
|
JBK3-1600
|
184
|
220
|
163
|
140±2
|
176±2
|
7×12
|
18
|
|
JBK3-2500
|
200
|
250
|
171
|
172±2
|
200±2
|
7×12
|
18
|
|
JBK3-50變壓器特征參數
工作頻率變壓器鐵芯損耗與頻率關系很大，故應根據使用頻率來設計和使用，這種頻率稱工作頻率。
額定功率在規定的頻率和電壓下，變壓器能長期工作而不超過規定溫升的輸出功率。
額定電壓指在變壓器的線圈上所允許施加的電壓，工作時不得大于規定值。
電壓比指變壓器初級電壓和次級電壓的比值，有空載電壓比和負載電壓比的區別。
空載電流變壓器次級開路時，初級仍有一定的電流，這部分電流稱為空載電流?？蛰d電流由磁化電流（產生磁通）和鐵損電流（由鐵芯損耗引起）組成。對于50Hz電源變壓器而言，空載電流基本上等于磁化電流。
空載損耗指變壓器次級開路時，在初級測得功率損耗。主要損耗是鐵芯損耗，其次是空載電流在初級線圈銅阻上產生的損耗（銅損），這部分損耗很小。
效率指次級功率P2與初級功率P1比值的百分比。通常變壓器的額定功率愈大，效率就愈高。
絕緣電阻表示變壓器各線圈之間、各線圈與鐵芯之間的絕緣性能。絕緣電阻的高低與所使用的絕緣材料的性能、溫度高低和潮濕程度有關.
