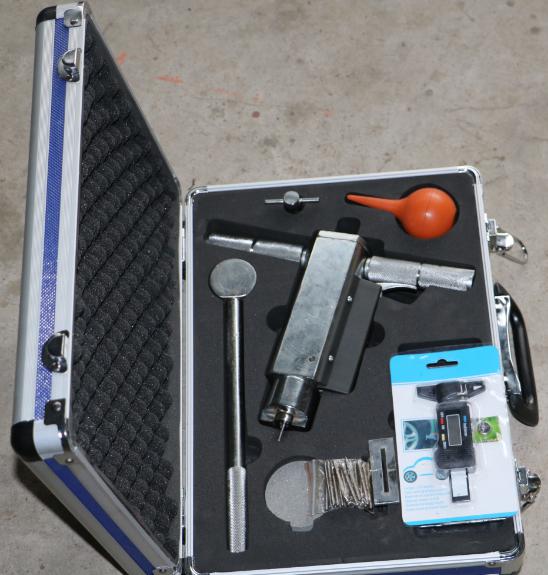

貫入式混凝土測強儀型號 混凝土強度檢測儀技術規格
一、貫入式混凝土測強儀概述:
近年來我國無損檢測技術有了很快的發展,除了回彈法、超聲法外相繼出現了取芯法、拉拔法等。上述方法只能檢測硬化后的混凝土強度,面對混凝土的早期強度則無較好的無損檢測方法。70年代美國和日本先后根據貫入阻力原理,已研制出一種新型混凝土測強儀,這種儀器是靠表面硬度來判定強度的,它是通過測釘貫入混凝土內部測其強度,因此更能真實地反應混凝土強度。它解決了回彈法一直不能檢測的如混凝土的早期強度,遭受化學腐蝕、火災以及硬化期間遭受凍結、融化等傷害的混凝土的強度。
鑒于這種新型無損檢測儀器有如此廣泛的用途,必將在建筑工程質量檢測中起到重要作用。我們參照美國、日本同類儀器的主要技術參數、研制出適合我國要求的新型貫入式混凝土強度檢測儀。
二、貫入式混凝土測強儀儀器的特點:
1、攜帶方便、構造簡單、操作方便、檢測速度快、經濟又實惠。儀器可以在水平、垂直、向上任意位置對表面憑證的試件進行檢測。便用于野外和施工現場。
三、貫入式混凝土測強儀儀器的適用范圍
1、適用于檢測拆模前的混凝土強度。
2、適用于檢測混凝土預應力構件放松鋼筋前的混凝土強度。
3、適用于檢測多年老建筑物混凝土構件強度。
4、適用于現場判定有特殊硬化劑或速凝材料的硬化效果。
5、適用于測定承載混凝土構件(砌塊)接縫材料的強度。
四、貫入式混凝土測強儀儀器的工作原理
采用壓縮彈簧加載荷,把一鋼制測釘貫入混凝土中。根據測釘?shù)呢炄肷疃葋砼卸ɑ炷恋膹?qiáng)度。測釘?shù)呢炄肷疃扰c混凝土的強度成反比。即測釘貫入越深,說明混凝土的強度越低,測釘貫入的越淺,混凝土的強度越高。
五、貫入式混凝土測強儀儀器的技術性能指標
1、儀器的貫入力:1000N
2、最大的工作沖程:20mm
3、測釘直徑:3.5mm
釘長:30.5mm
頂尖錐角:45度
4、儀器重量:4.5kg
5、儀器尺寸:230x290x50mm
