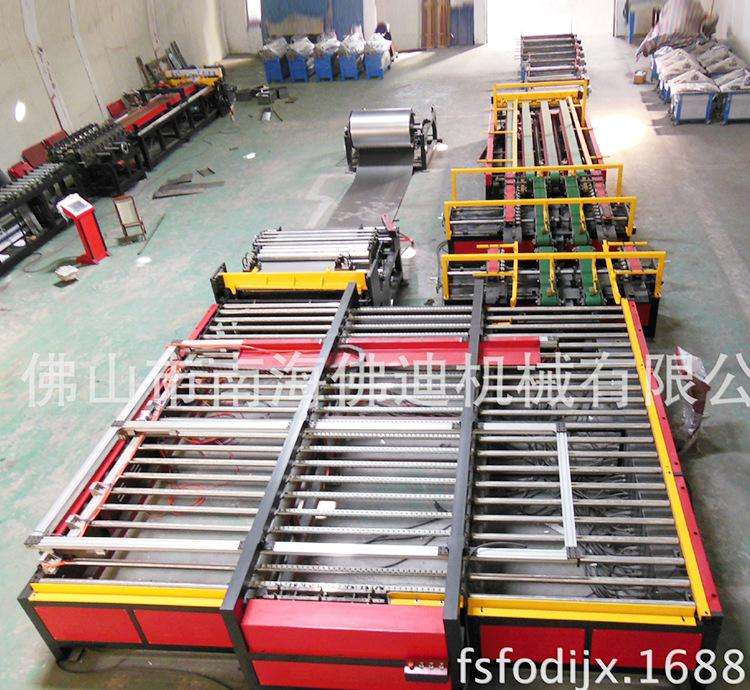

風管生產五線是本公司在批量生產YZGBX12-1250型全自動共板法蘭風管生產線的基礎上，為適應市場節能降耗、減少設備占地空間的需要，最新開發的一代新產品。該生產線較原生產線縮短五米，占地面積減少二分之一以上，設備總動力降低百分之二十，設備總重量減少百分之三十以上。該生產線全長27米，平均班產量1500平方米，能完成將整捆卷板由開卷、校平、壓筋、沖切缺口、精確位移咬口聯合角雙口成型，經皮帶線傳送至共板法蘭成型機組，經液壓自動定位折方形成共板法蘭、角鋼法蘭、插接式法蘭風管組件。所有加工工序均由電腦自動控制，僅由1-2人監控操作即可。加工的風管不僅質量完全標準統一，而且較人工單機操作提高工效15－20倍。
風管生產五線生產工藝流程及主要功能：
開卷校平 → 壓筋 → 沖尖口和方口 → 定尺剪斷 → 1號機械手送料裝置 → 自動聯合咬口 → 角鋼法蘭8mm小直角邊成形 → 雙機聯動共板法蘭（TDF）→ 帶動力皮帶輸送平臺B → 2號伺服機械手定長送料 → 折方成形 → 人工出料
風管生產五線主要技術參數
1. 材料 普通低碳鋼板、鍍鋅板
2. 板厚 鍍鋅板（0.5-1.2mm）
3. 卷料寬度 1500毫米
4. 卷料重量 6000公斤
5. 卷料內直徑 φ480-610毫米
6. 卷料外直徑 φ1100毫米（最大）
7. 進料運行速度 15米/分鐘 （最快）
8. 最長單片風管板料長度 4000毫米
9. 最短單片風管板料長度 600毫米
10、板料長度誤差范圍 ±0.5毫米
11、風管折彎誤差范圍 ±2毫米
12、壓筋 標準“V”型 （坡度間距：210毫米）
13、控制系統 全電腦數控
14、主電源 380伏 50赫茲 3相
15、液壓壓力 工作壓力：8-12 MPa，系統壓力：16MPa
16、氣壓壓力 0.6-0.8MPa
17、線運行方式 直線型
18、全長 25米
19、寬度 4.5米(最大)
20、總功率 25KW
21、總重量 約16噸
