近日，湖北銳意自控系統有限公司正式推出了全新低量程在線煙氣分析儀Gasboard-3000Plus。創造性的隔半氣室設計，結合領先的微流紅外技術，高精度MEMS在承襲了傳統氣體分析儀器準確度高、穩定性好等優勢的同時，刷新了我國自主研發低量程煙氣分析儀的里程。實際應用中低量程分析儀器的量程要求必須≤200ppm，當前我國大多數分析儀還達不到此標準。Gasboard-3000Plus實現了200ppm內的低量程測量，滿足行業標準應用的同時，還可根據用戶需求定制量程，實用性大大提高。

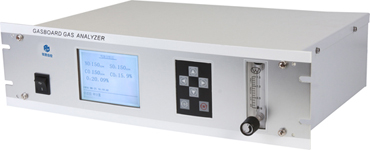

煙氣分析儀（低量程在線型）Gasboard-3000Plus
一、創造性的隔半氣室設計
隔半氣室設計一改傳統單氣室結構，由被測氣室與參考?xì)馐医M成。在旋轉葉片的作用下，紅外光源發出的紅外光分別經過兩個氣室透過濾光片，到達傳感器。隔半氣室的設計引入了參考?xì)怏w測量，在相同的測量條件下，最大程度消除外部環境變化對測量結果的影響，相比傳統單氣室結構，準確度更高。
隔半氣室設計原理
二、領先的微流紅外技術
微流紅外技術基于氣體的紅外吸收光譜特性，非單元素的極性氣體分子在中紅外（2.5～25μm）波段存在著分子振動能級的基頻吸收譜線原理，符合朗伯－比爾定律。據此原理設計而成的Gasboard-3000Plus可用于測量混合氣體中SO2、NO、CO2、CO等多組分氣體濃度，加上高精度MEMS優異的敏感性，讓它既適用于常量分析，又可用于微量分析。選擇性好，實現了背景氣體對被測氣體的測量基本無影響；穩定性好，實現了連續分析氣體濃度適用于在線測量等。
微流紅外氣體分析技術原理
三、整體恒溫裝置消除溫度影響
Gasboard-3000Plus整個氣體分析單元配備了恒溫裝置的同時，微流紅外傳感器采用了55℃整體恒溫裝置及溫度曲線小范圍自動修正相結合的方法。通過溫度控制器的作用，維持傳感器內部55℃的恒溫。即使有一定的溫度波動，程序內的溫度修正算法也能保證被測組分測量結果的準確性與穩定性。

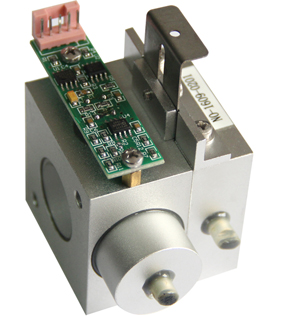

微流紅外傳感器
四、水分自動處理裝置消除H2O（氣）的干擾
Gasboard-3000Plus配備水分補償調節裝置，增加傳感器對被測氣體的響應靈敏度；通過調節葉片及線性修正，對H2O（氣）干擾信號進行調整，使傳感器受H2O（氣）的影響相互抵消，從而消除H2O（氣）的干擾。

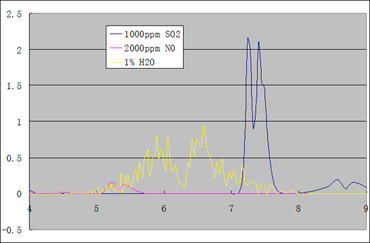

水分對SO2、NO干擾原理圖
五、HC化合物干擾減除裝置減少對SO2測量結果的影響
除了水分干擾以外，HC化合物如焦化廠排放的氣態污染物中存在未燃盡的CH4、C2H6、C3H8等組分,這些對SO2的測量結果也會帶來較大干擾。Gasboard-3000Plus的HC化合物干擾減除裝置，能夠消除大部分HC化合物對SO2測量結果的影響，保證了對SO2體積濃度測量結果的準確性。

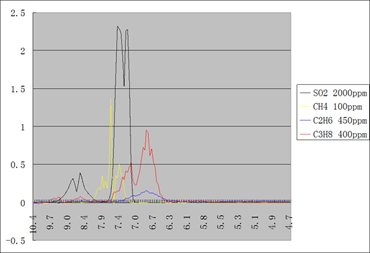

SO2、CH4、C2H6、C3H8的吸收光譜對照圖
六、自動調零裝置減少零點與量程漂移
隔半氣室設計讓基準零點與測量氣室共用一個光源和傳感器，這樣即使環境（溫度、電壓）變化影響了基準零點，檢測儀器仍可感知這個變化量，以此減小零點漂移，相應減少量程漂移，保證儀器測量結果的高準確度。同時為減少因為光源以及電子元器件老化造成的零點和量程漂移，Gasboard-3000Plus內置了自動調零裝置，可實現對儀器零點的自動標定。這樣即使在光源衰減50%的條件下，自動調零裝置和算法也可保障儀器測量的準確性與穩定性。
技術上的創新突破為Gasboard-3000Plus在我國煙氣分析及CEMS應用中帶來了更多優勢。作為武漢四方光電旗下的全資子公司，銳意自控始終秉承“把握關鍵技術，實現產業創新”的發展理念，以自主知識產權的傳感器核心技術為依托，致力于煙氣分析儀器的研發創新、生產銷售及煙氣成分監測行業解決方案的構建。未來銳意自控將繼續以煙氣排放成分監測的“金標準”為目標，不斷實現煙氣分析儀器的創新升級，降低煙氣超低排放的監測成本，確保煙氣超低排放效果，助力我國環保產業的發展。
