適用范圍：數控液壓機，數控油壓機，數控壓裝機，數字壓裝機，力位檢測液壓機，電機壓裝機，襯套壓裝機，軸承壓裝機，軸套壓裝機，銅套壓裝機，曲線監控設備，過盈檢測設備，油壓機，液壓機，單柱數控液壓機
該壓裝機可用于發動機搖臂總成鑲塊與搖臂的過盈配合壓入,汽油機活塞和活塞銷的組合, 軸承與軸套的過盈配合壓入,電機轉子與旋轉軸的壓入,及汽車行業，電機行業等各種過盈裝配上的使用，是款高性能高精度高效率的壓裝檢測設備，

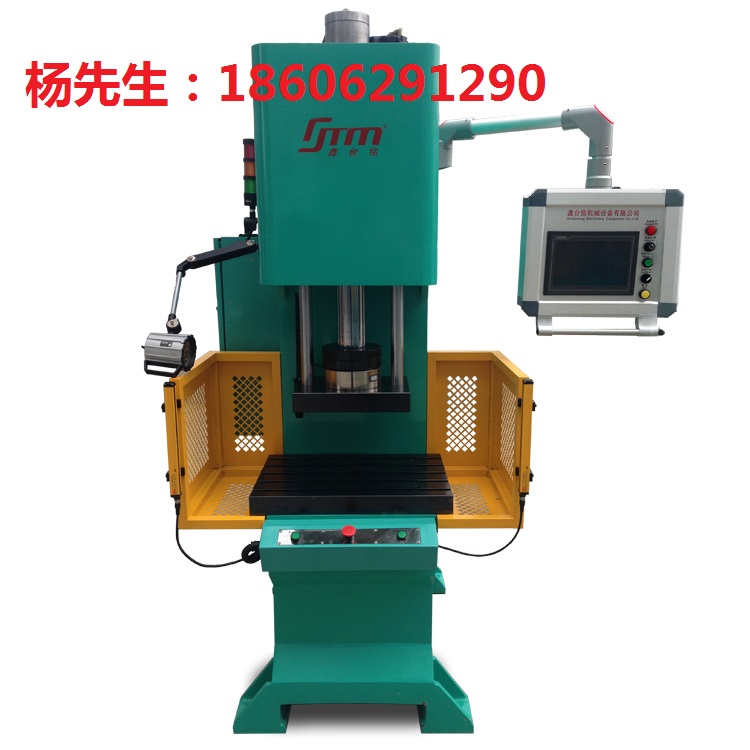

機器簡要概述：
該機采用進口觸摸屏作為數據輸入，數據顯示，原裝美國進口測力傳感器作為壓力采集信號，系統能以每秒500次的速度對壓力信號，位移信號進行運算，作出各種報警，以及力位曲線圖的描繪。可以預先設定位移與壓力的上下限曲線與當前壓裝值進行比較,輸入任意壓裝位置,即可得到該位置在上次壓裝時產生的過盈阻力.
什么叫過盈配合:
具有過盈（包括最小過盈等于零）的配合稱為過盈配合。此時，孔的公差帶在軸的公差帶之下(最簡單的說法就是軸大孔小，裝配的時候軸要用比較大的外力擠進去)
產品特點:
1.以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.
2.以液體作為介質來傳遞能量，采用進口低噪音齒輪油泵.
3.采用測力傳感器直接測量壓裝力,精度為正負5N.壓力信號控制系統采用數字信號傳輸,精確保證了測力傳感器的精度不受傳輸而下降.
3.設備待機,滑快上下移動時噪音均不超過75分貝.
4.采用整體焊接的堅固開式結構,可使機身保持足夠的的鋼性,同時擁有最方便的操作空間,
5.分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,加裝有紅外線護手裝置.
6.該系列壓床的壓裝行程通過旋轉編碼器將位移量傳送至可編程器,由已編寫好的程序自動控制.
9.壓力，行程，保壓時間，閉合高度客戶均可在觸摸屏上自行調整.
10.液壓系統計內置機架內,外觀整潔,輕巧,穩重.
12.該系列液壓機械出力為5-100tf,即常說的5噸力 (1tf=1000kgf=9.8KN),注：特殊規格參數亦可根據客戶需要定制
|
項 目 |
TM-107-10T |
TM-107-15T |
TM-107-20T |
TM-107-30T |
|
|
理論出力 |
3月10日 |
5月15日 |
5月20日 |
10月30日 |
|
|
作面尺寸Working surface size(mm) |
500*400 |
500*400 |
600*400 |
600*400 |
|
|
最大工作高度Biggest operational height(mm) |
400 |
400 |
400 |
400 |
|
|
油缸行程Cylinder stroke(mm) |
200 |
200 |
200 |
200 |
|
|
油缸下降速度 Cylinder rate of descent(mm/s) |
65 |
180 |
180 |
150 |
|
|
油缸加壓速度Cylinder compression speed（mm/s） |
20 |
30 |
30 |
20 |
|
|
油缸上升速度 Cylinder ascending velocity(mm/s) |
75 |
150 |
150 |
130 |
|
|
電源 |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
3ф380VAC,50/60Hz |
|
|
馬達功率 |
3.75 |
2.25 |
2.25 |
3.75 |
