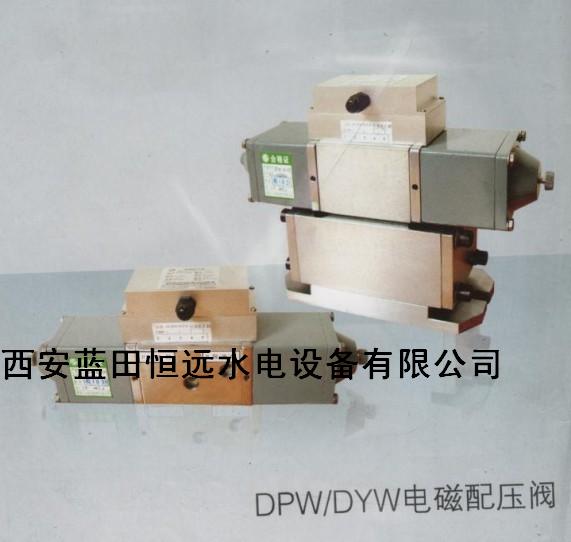

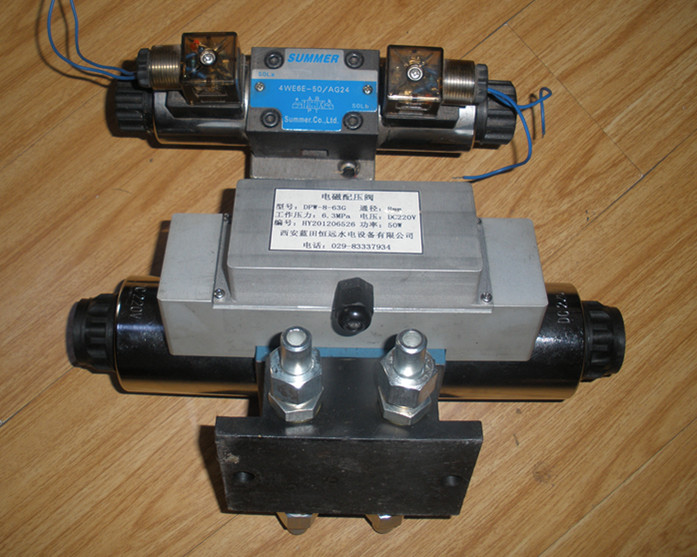

供應恒遠DPW型電磁配壓閥
供應恒遠DPW型電磁配壓閥
供應恒遠DPW型電磁配壓閥
一、概述
DPW型電磁配壓閥為帶有輔助接點可自斷電的臥式二位四通電磁換向閥，用于水電站及其它各種液壓控制系統中，為二位式執行機構(如液壓閥、調速器油缸等)換向配油。
二、特點
■ 采用全密封接線盒，接合面處均用特種密封膠密封，電器絕緣性能及防護等級高。
■ 閥芯為水平臥設，驅動功率小，有多種等級直流工作電壓可供選擇。
■ 閥芯無需加設無壓排油管，回油直接進入集油槽。
■ 設有滾珠型機械自保持機構，可調整彈簧壓縮量改變自保持力的大小。
■ 行程開關動作可靠，接點容量大。
■ 電磁鐵的結構形式為濕式，外殼兼作導磁路且有較好的防護結構，動鐵芯連接桿引出端蓋外，可手動切換。
三、技術參數
■ 型號:dpw－8－63g/b dpw-10-4.0-g dyw-15-63b
■ 額定流量（1/min）:25 63
■ 工作壓力:2.5-6.3 2.5-6.3
■ 內泄漏（ml/min）:≤20 ≤50
■ 電磁鐵額定電壓:dc.36 48 110 220 dc.36 48 110 220
■ 電磁鐵消耗功率:25-35 25-35
■ 管路通徑:8 10 給油管15，回油管18
■ 管路連接方式:卡套式接頭 焊接式接頭
■ 總重量:6 15
■ 環境溫度：＋5℃-- +40℃ 介質溫度：≤50℃ 相對濕度：≤95%
