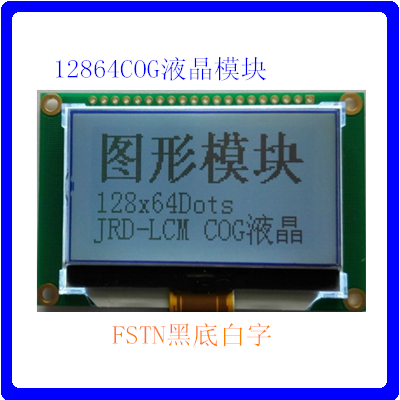

12864COG液晶顯示屏
點陣數128x64
工作電壓3.3V左右
顯示顏色有黃綠屏，藍屏，F(xiàn)STN黑白屏
應用領域：考勤門襟，車載儀表，商業POS，儀器儀表等。
一.基本特征
1. 顯示特性
(1)FSTN 正視全透模式;
(2) 顯示顏色:FSTN黑底白字;
(3) 顯示角度:6點鐘或12點鐘;
(4) 驅動方式:1/64 Duty,1/9 Bias
(5) 驅動方式IC:ST7565R或兼容
(6) 點陣數:128*64
2．機械特性
(1) 外形尺寸:72.0×48×8.5(mm);
(2) 視窗尺寸:54.0×31(mm);
(3) 點尺寸:0.22(W)×0.24(H)(mm);
(4) 點間距:0.24(W)×0.26(H)(mm)
CN1，CN3并行接口定義：
|
引腳號 |
引腳名稱 CN1/CN3 |
電 平 |
引 腳 功 能 描 述 |
|
1 |
VSS |
0V |
電源地 |
|
2 |
VDD |
+3.3V |
電源電壓 |
|
3 |
NC |
-- |
|
|
4 |
RS |
H/L |
寄存器選擇信號 |
|
5 |
R/W |
H/L |
讀/寫操作選擇信號 |
|
6 |
E |
H/L |
使能信號 |
|
7 |
DB0 |
H/L |
八位三態并行數據總線 |
|
8 |
DB1 |
||
|
9 |
DB2 |
||
|
10 |
DB3 |
||
|
11 |
DB4 |
||
|
12 |
DB5 |
||
|
13 |
DB6 |
||
|
14 |
DB7 |
||
|
15 |
CS |
H/L |
片選信號 |
|
16 |
NC |
||
|
17 |
/RES |
H/L |
復位信號,低有效 |
|
18 |
NC |
||
|
19 |
LED＋ |
3.3V |
背光電源正極 |
|
20 |
LED- |
0V |
背光負極 |
CN2串口接口定義：
|
引腳號 |
引腳名稱 |
電平 |
引腳功能描述 |
|
1 |
VSS |
0V |
電源地 |
|
2 |
VDD |
3.3V |
電源電壓 |
|
3 |
A0 |
H/L |
寄存器選擇信號 |
|
4 |
SCL |
H/L |
時鐘信號 |
|
5 |
SDI |
H/L |
數據信號 |
|
6 |
/CS |
H/L |
片選信號 |
|
7 |
/RES |
H/L |
復位信號,低有效 |
|
8 |
LED+ |
3.3V |
背光電源正極 |
|
9 |
LED- |
0V |
背光負極 |
