12864液晶屏簡易說明
一.基本特征
1. 顯示特性
(1)STN 正視半透模式;

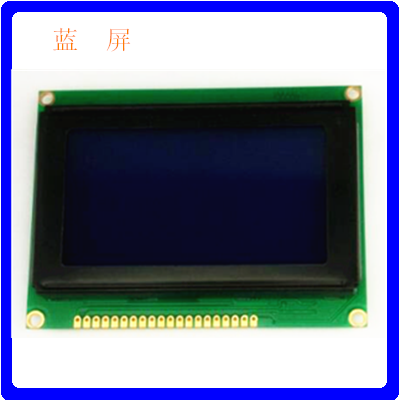

(2) 顯示顏色:綠底蘭黑字或藍底白字;
(3) 顯示角度:6點鐘或12點鐘;
(4) 驅動方式:1/64 Duty,1/9 Bias
(5) 驅動方式IC:KS0108或兼容
(6) 點陣數:128*64
2．機械特性
(1) 外形尺寸:93.0×70×12.5(mm);
(2) 視窗尺寸:70.7×39(mm);
(3) 點尺寸:0.48(W)×0.48(H) (mm);
(4) 點間距:0.52(W)×0.52(H) (mm)
3.引腳定義：
|
引腳號 |
引腳名稱 |
電平 |
引 腳 功 能 描 述 |
|
1 |
VSS |
0V |
電源地 |
|
2 |
VDD |
+5V |
電源電壓 |
|
3 |
V0 |
0～-5V |
LCD驅動負電壓，要求VDD-V0=10V左右 |
|
4 |
RS |
H/L |
寄存器選擇信號 |
|
5 |
R/W |
H/L |
讀/寫操作選擇信號 |
|
6 |
E |
H/L |
使能信號 |
|
7 |
DB0 |
H/L |
八位三態并行數據總線 |
|
8 |
DB1 |
||
|
9 |
DB2 |
||
|
10 |
DB3 |
||
|
11 |
DB4 |
||
|
12 |
DB5 |
||
|
13 |
DB6 |
||
|
14 |
DB7 |
||
|
15 |
CS1 |
H/L |
片選信號，H液晶左屏顯示 |
|
16 |
CS2 | H/L |
片選信號，H液晶右屏顯示 |
|
17 |
/RES | H/L |
復位信號,低有效 |
|
18 |
VEE |
－5V |
輸出-5V左右的負電壓 |
|
19 |
LED＋ |
5V |
背光電源正極 |
|
20 |
LED－ |
0V |
背光負極 |
