burkert8071類型說明/橢圓齒輪流量計 德國寶德 burkert8071該傳感器專門用于流量測量或計量控制，適合具有高粘度的介質，比如膠水、蜂蜜或機油。該傳感器可簡單地與 8025 型傳送器或 8025 型計量控制系統相連。接頭根據橢圓齒輪測量原理工作。使用這種多年以前通過試驗得出的原理，可以在較大的流量和粘度范圍內，進行非常準確和可重復的測量。burkert8071類型說明/橢圓齒輪流量計Geringer Druckverlust und eine hohe Druckfestigkeit , so dass sie an verschiedene Anwendungen angewendet werden kann. Auf der Open-Collector-NPN-Transistor alle Sensoren und Reedkontakte auf jeder sowohl einen Frequenzausgang des mit dem Reed-Kontakt mit einem 1 m langen fünf-adriges Kabel.
聯系電話 13764835985 聯系人 周經理 工作QQ 254890876

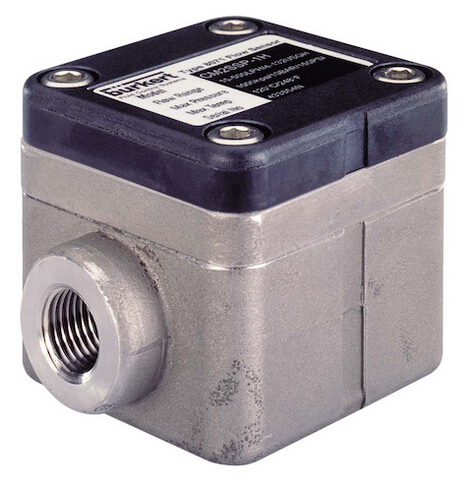

burkert8071類型說明/橢圓齒輪流量計實圖如下
burkert8071類型說明/橢圓齒輪流量計技術參數
Kompatibilität mit Typ 8025 Universal-Sender / Dosiergerät orTyp 8619 multicell Transmitter / Controller (siehe entsprechendes Datenblatt)
Werkstoffe Gehäuse Rotor-Wellendichtung
Aluminium, PPS, Edelstahl 316F (1.4401)
PPS, Edelstahl 316F (1.4401)
Hastelloy C, PPS, Edelstahl 316F (1.4401)
FKM oder FFKM
Elektrische Anschlüsse 5-adriges Kabel, 1 m Länge
Umwelt Umgebungstemperatur Aluminium oder PPS-Körper
Edelstahlgehäuse (Betrieb und Lagerung) + 80 ° C (176 ° F) max. + 120 ° C (248 ° F) max.Relative Luftfeuchtigkeit 85%, ohne Kondensation
burkert8071類型說明/橢圓齒輪流量計 技術參數
Prozessanschluss Gewinde 1/8 "; 1/4 "(G oder NPT)
Messbereich 0,5 bis 500 l / h (0,13 bis 132 gph)
Mediumtemperatur max. Aluminium oder PPS-Körper: 80 ° C (176 ° F)
Gehäuse aus Edelstahl: 120 ° C (248 ° F)
Mitteldruck max. Aluminium oder PPS-Körper: 5 bar (72 psi)
Edelstahlkörper: 55 bar (798 PSI)
(550 bar (7980 psi) auf Anfrage)
Viskosität 1 Pa.s. max. (Höher auf Anfrage)
Max. Partikelgröße 75 m - Um Schäden durch Schmutz oder Fremd verhindern
Materie, empfehlen wir dringend die Installation
einer 75 m (200 mesh) Sieb möglichst nahe
an der Einlaßseite des Meßgeräts.
Genauigkeit ± 1% vom Messwert
Wiederholbarkeit 0,03% vom Messwert
Elektrische Daten
Sensortyp Halleffekt-Sensor oder Reed-Kontakt
Stromaufnahme 9 mA (Hall-Effekt-Sensor)
Ausgangsfrequenz
Hall-Effekt-Sensor Reedkontakt
Offener Kollektor, NPN, max. 25 mA,
4,5 bis 24 V DC
Schaltspannung 30 V DC
max. Strom, 0,5 AK-Faktor
0,5 bis 100 l / h 15-500 l / h
1000 Impulse / l 400 Impulse / l
Normen, Richtlinien und Zulassungen
Schutzklasse IP54 (NEMA 13)
