burkert8030流量計帶有葉輪的流量傳感器，適合中性和弱侵蝕性的、不含固體的液體。傳感器由一個緊湊型接頭 (S030) 和一個電子設備模塊 (SE30) 構成，通過一個卡口接頭可以將兩者快速、簡單地相連。 burkert8030流量計由 Bürkert 公司設計的接頭系統，確保了傳感器在所有 DN06 至 DN65 管道中的易安裝性。傳感器會產生一個與流動速度成正比的脈沖頻率信號，利用一個獨立式的 Bürkert 傳送器/指示器（型號 8025/8032）可以輕易地對該信號進行傳輸和處理。 burkert8030流量計 Sensor is a new sensor in recent years to develop. Advantage that can withstand high temperatures, humidity hysteresis, fast response, small size, easy to mass production, but because of the porous material, a great impact on the dust, frequent routine maintenance, often need to be cleaned electric heating is likely to affect the quality of products, affected by humidity in high-temperature low-humidity environment of linear difference, particularly short lifetime and poor long-term reliability, humidity sensor is such an urgent problem.
聯系電話 13764835985 聯系人 周經理

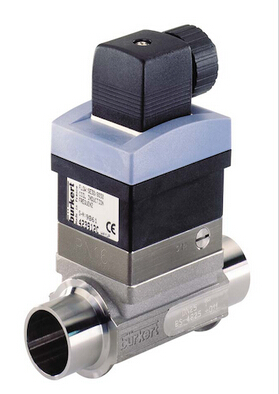

工作QQ 254890876 實圖如下
burkert8030流量計技術數據
Operating voltage 12...36 V DC, filtered and regulated
Current consumption 10 mA (no load)
Output: Frequency
Transistor
Frequency
NPN/PNP, open collector, max. 700 mA,
NPN output: 0.2...30 V DC;
PNP output: operating voltage
Transistor NPN, open collector,
0...250 Hz
Reversed polarity of DC Protected
Standards, directives and approvals
Protection class IP65 with connector plugged-in and tightened
Standard
EMC
Low voltage
Pressure
Vibration
Shock
EN 50081-1, 61000-6-2
EN 61010-1
Complying with article 3 of §3 from 97/23/CE directive.*
EN 60068-2-6
EN 60068-2-27
burkert8030流量計設計和操作原則
流量計8030-HT被構建有關聯的嵌合S030-HT集成測量電子模塊SE30-HT的
槳輪。這種連接是通過四分之一圈的方式進行。
當液體流過管，所述槳輪轉動設置。插在所述非潤濕永久磁鐵
槳輪產生一個測量信號，該信號的頻率正比于流速。 A轉換系數（K系數，
在裝配的使用說明書）可用，具體到每個管（大小和材料），使該頻率轉換成流
率。
與頻率輸出所述電子模塊可與一個脈沖輸出（或者NPN或取決于布線PNP晶體管輸出）。外部電源
12 ... 30 V DC是必需的。它是專為連接到任何系統與集電極開路NPN或PNP頻率輸入。
在3線系統中，信號可顯示或直接處理。輸出信號根據EN 175301-803經由電纜插頭提供。
burkert8030流量計Interconnection possibilities with the sensor Type 8030-HT
250600-02- burkert8030流量計
G-00-3-3-BBB *
652400-D04,0-FM14-0000-B0-024/DC-01*
SYST-8640-000000000000000000152142
SYST-2712-146666-KOMP-651713
SYST-2730-148238-8630-143429
2000-B-2-15,0-EE-VA-TC42-C-C *
0125-F-04,0-AA-PP-FB02-024/DC-08
SYST-2700-148642-8630-150301
8644-11-00-08-00-00-00-000-WG-00-00-
601400-C02,0AAVANM81-6-024/UC-09 *
SET3-6213-000-20,0-BBMS8C00-152273 *
SYST-2712-147020-8630-151340
528100-A40,0FFMSGM88-5-230/56-08 *
0124-F-00,0-FF-00-0000-012/DC-08
601400-C01,2FFVAGM82-5-024/UC-07 *
612600-A01,2AAPSFB03-0-024/DC-AS *
612600-T01,2AAPSFB03-0-024/DC-AS *
601100-A02,4FFVAFK01-2-024/DC-04
0125-E-02,0-FF-PD-FB02-012/DC-11 *
SYST-2632-423486-8630-146602
2731-A2-15,0-EA-VG-SA42-I-F-ME-0000*
2731-A2-20,0-EA-VG-SA43-I-F-MF-0000*
2731-A2-40,0-AB-VG-SA46-I-H-MI-0000*
2731-B2-40,0-AB-VG-SA46-I-H-MI-0000*
2731-B2-50,0-AB-VG-SA47-I-H-MK-0000*
SYST-2712-147105-8630-140611
SYST-2731-152485-1067-449105
SYST-2731-152486-1067-449105
SYST-2731-152488-1067-449105
8644-11-00-04-00-00-00-PDP-PC-00-00-
8644-11-00-12-00-00-00-PDP-PC-00-00-
610600-T01,6FFPAFB03-0-024/DC-02 *
SET3-6213-A00-13,0-AAMS7C00-152549 *
SET3-6213-A00-13,0-FFMS7A00-152550 *
602200-A01,2FFMSGM82-6-024/DC-10
602200-A01,5FFMSGM82-6-024/DC-10
601200-T01,2FFPAFK01-2-024/DC-04 *
V012-T01,2FFPAFK01-V-A-LD-Z2 *
SET3-6213-000-20,0-AAMS8A00-152566 *
SET3-6213-000-20,0-FFMS8A00-152568 *
8644-11-08-00-00-00-00-000-WG-00-00-
SYST-6228-138782-CP03142427-152592
8640-19-08-00-00-00-00-ASI-BK-00-00-
651800-D08,0-GM82-GM82-B0-024/UC-03*
621300-A20,0AAMSGM86-5-400/50-08 *
ME01-00-00-FBM-24-VA-COP-0 *
547000-G04,0-TA22-FS05-B0-EXI/22-AW*
601400-CAAAIFFMSGM81-5-110/50-08 *
601400-D01,5FFMSGM81-5-024/DC-08 *
601400-CAAAIFFMSGM81-5-048/50-08 *
SYST-2712-147076-8630-140616
SYST-2730-152616-8630-140616
