burkert5470 ，上海國與自動化設備有限公司一家專業代理銷售burkert寶德流體產品，Bürkert 集團的歷史可以追溯到 1946 年。集團創始人 Christian Bürkert 提出了為當時基本需求開發和生產創新產品的想法。在創立之初，公司僅生產孵卵器、暖腳板和廚房爐灶上使用的溫度調節器。型閥門由一個 6104 型先導式搖臂電磁閥和一個氣動閥構成。在先導式閥的外殼中，可翻轉的楔鐵會發生彎曲，類似于一個搖臂。它會將閥門接通。搖臂小幅度的翻轉運動不會造成磨損；不需要基本潤滑。供貨的型號 5470 R，被設計成二位三通和二位四通閥門。閥門可借助于模塊式法蘭將單獨串接?？墒褂眠B接模塊將閥門整合成一個閥塊。針對工作接口 2 和 4，存在不同的結構類型。The body and valve internal parts are made of high quality thermoplastic, the return spring is made of stainless steel.
A 16 mm rocker solenoid valve type 6106 with rectifier and an EExi coil is used as pilot.Tag connectors are used as
electrical contact (acc. to DIN 43 650 Form C) with cable plug type 2506
聯系電話 13764835985 聯系人 周經理

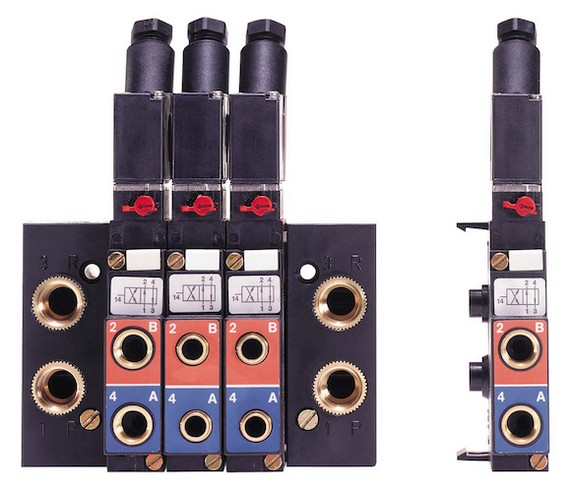

實圖如下 工作QQ 254890876
上海國與自動化設備有限公司—德國寶德burkert5470
burkert5470閥門規格和電磁規格
Valve internal parts Ultramid
Return spring Stainless Steel
Seal material NBR
Fluids Lubricated, unlubricated
compressed air,
neutral gases
Media temperature -10 up to +50 °C
Ambient temperature -10 up to +55 °C
Port connections
Connection 2 and 4 Namur flange
Connection 1 and 3 • Plug-in coupling ∅ 6 mm
(variation) • G 1/8
Response times 3) 4)
Opening DC 15 ms AC* 15 ms
Closing DC 12 ms AC* 20 ms
* = with rectifier
Operating voltage 24 V DC
110-120 V DC
220-240 V DC
(for alternating current
cable plug type 2506
with rectifier necessary)4)
Voltage tolerance +10 %
Electr. power consumption 1 W, 2 W, 3 W
Duty cycle 100 % continuously rated
Electr. connection tag connectors acc. DIN
43650 Form C, for cable
plug type 2526
Rating IP 65 (with cable plug)
Ex-approval (see data sheet Ex-versions)
有螺紋或軟管連接外殼已經固定眼孔用于從上方與M3的螺紋連接并從下方與自攻螺釘?shù)?span>BZ 3.9×... DIN 7971。
burkert0127房屋螺紋連接：
→使用聚四氟乙烯膠帶密封材料
→擰手的螺紋連接只
房屋與軟管連接：
→使用靈活的硅橡膠或氟橡膠軟管1.6-2毫米內徑
burkert0127閥門，法蘭連接：
→取出鎖定板（橙色）
burkert0127帶隔膜電磁閥危險 - 原理介質。
泄漏的連接，如果不正確就位密封件，如果連接板不均勻或如果連接板的表面質量不足。
▶請確保包括交付密封件正確安裝在閥門。
▶確保連接板均勻。
▶確保連接板的表面質量是足夠的。
→將密封進入閥。
注意！
如果擰緊力矩過大時，該裝置可能會損壞。
▶觀察最大。擰緊螺絲扭矩。
burkert0127帶隔膜電磁閥安裝
安全說明
警告！
安裝閥門時有受傷的危險。
▶這項工作可以通過只授權技術，并用適當?shù)墓ぞ邅?lái)進行。
▶在電源或氣供應中斷后，確保進程重新啟動在定義或控制的方式。流體安裝
危險！
危險 - 高壓。
到達進入系統危險嚴重傷害。
▶之前松開管道和閥門，關閉壓力和排氣線路
設備
→安裝前，清理任何可能的污垢的管道法蘭連接。
→如果需要，安裝一個集污器，以防止發生故障
burkert0127鑒定的外殼上的閥連接：
NO常開連接正常openfor WWB
NC常閉連接常閉，為WWA
IN / OUT的壓力連接（經銷商）或工作連接器（Mixer），用于污水處理
burkert0127閥殼體必須不被緊固螺釘或通過擰入所述連接乳頭太遠被扭曲。
