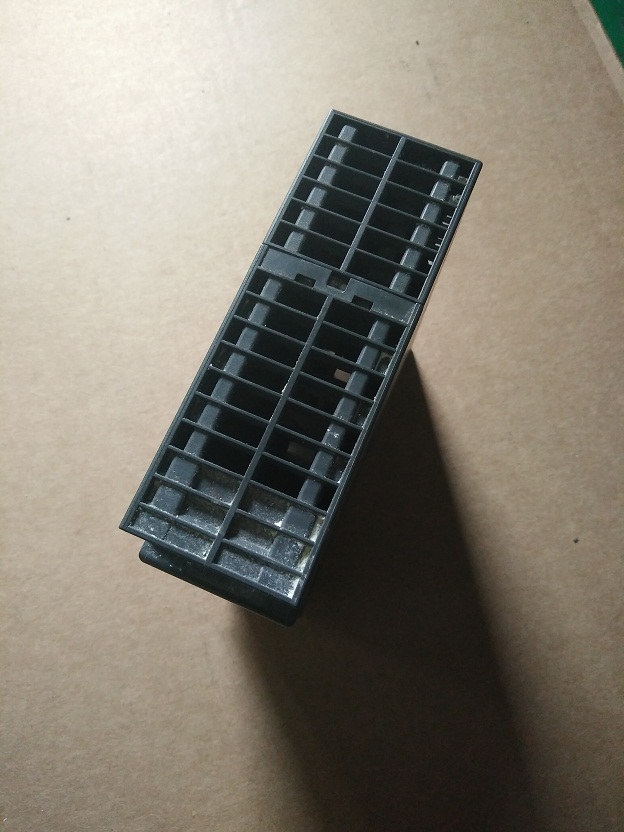

西門子6AG1336-4GE00-2AB0
西門子SIPLUS SM336F模擬量輸入模塊 - 安全集成
銷售訂貨號：
6AG1336-4GE00-2AB0
SIPLUS ET 200M SM336 F 6AI 15BIT -25 ... +60 DEG C 70 DEG C WITH FORCED CONVECTION WITH CONFORMAL COATING BASED ON 6ES7336-4GE00-0AB0 . FAILSAFE ANALOG INPUTS FOR SIMATIC SAFETY, WITH HART SUPPORT, UP TO CATEGORY 4 (EN954-1)/ SIL3 (IEC61508)/ PLE (ISO13849), 1 X 20 PIN
上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售西門子S7-200/300/400/1200PLC、數控系統、變頻器、人機界面、觸摸屏、伺服、電機、西門子電纜等，并可提供西門子維修服務，歡迎來電垂詢。
聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796
電話（ Tel ）： 021-60641323 傳真（Fax）：021-57872917
工作QQ:2880583563
郵箱（ Email ）：:a5824085@126.com
地址（ Add ）：上海市松江區弘翔路58弄195號
西門子6AG1336-4GE00-2AB0 西門子SIPLUS SM336F模擬量輸入模塊 產品簡介：
用于 ET 200M 的 F-AI HART 模擬量輸入模塊
用于故障安全 SIPLUS S7 系統的模擬量輸入
可在帶有 IM 153-2 HF 的 ET 200M 分布式 I/O 設備中使用，也可通過 SIPLUS S7-31xF-2 DP 集中使用
SM 336 的特性；F-AI 6 x 0/4 ... 20 mA HART：
通道和背板總線之間具有 6 個電隔離個模擬量輸入
輸入范圍：0 mA 至 20 mA，4 mA 至 20 mA
通過模塊為 2 線制或 4 線制變送器進行防短路供電
可使用外部編碼器電源
適合在安全模式下使用
HART 通信
使用 HW Config 進行固件更新
標識數據
注：
SIPLUS extreme 產品基于 SIMATIC 標準產品。此處的內容摘自相關的標準產品。增加了與 SIPLUS extreme 相關的信息。
這些模塊以集中形式被用于 SIMATIC S7-31xF-2 DP，或與 SIMATIC IM151-7 F-CPU、S7-31xF-2 DP、S7-416F-2 和 S7-400F/FH 一起在 ET 200M 分布式 I/O 設備中使用。
0 - 20 mA 和 4 - 20 mA 電流變送器（也包括 HART）可作為編碼器連接。
用于電壓測量的6點輸入。
緊湊型設計：
組故障顯示(SF)
安全模式顯示 (SAFE)
通道相關故障顯示 (Fn)
HART 狀態顯示 (Hn)
用于 20 針前連接器的插頭選件，位于前門后面。
前面上具有標簽區域。
容易裝配
組裝方式其他 ET 200M I/O 模塊相同。
通過 20 針前連接器進行用戶友好的接線。
模擬量輸入模塊將來自過程的模擬量信號轉換為可由故障安全 SIMATIC S7 CPU 進行內部處理的數字量信號。
安全運行所需安全功能集成在模板中。
具有下列功能：
分辨率 15 位 + 符號。
量程：
0 至 20 mA 或
4 至 20 mA 或
4 ～ 20 mA （HART）
中斷能力;
模塊將診斷中斷發送到控制器的 CPU。
診斷;
模塊將綜合診斷信息發送到 CPU。
西門子6AG1336-4GE00-2AB0 西門子SIPLUS SM336F模擬量輸入模塊 技術參數：
|
訂貨號 |
6AG1336-4GE00-4AB0 |
|
|---|---|---|
|
SIPLUS S7-300 SM336 6AE F |
||
|
一般信息 |
|
|
|
產品型號標識 |
SM 336 F-AI 6x0/4 to 20 mA HART |
|
|
電源電壓 |
|
|
|
額定值 (DC) |
24 V |
|
|
反極性保護 |
√ |
|
|
輸入電流 |
|
|
|
從電源 L+，典型值 |
150 mA |
|
|
從背板總線 5 VDC，最大值 |
90 mA |
|
|
功耗 |
|
|
|
功耗，典型值 |
4.5 W |
|
|
模擬量輸入 |
|
|
|
模擬量輸入點數 |
6 |
|
|
電流輸入時允許的輸入電流（破壞極限），最大值 |
40 mA |
|
|
輸入范圍（額定值），電流 |
|
|
|
√ |
|
|
√ |
|
|
電纜長度 |
|
|
|
1,000 m |
|
|
輸入的模擬值生成 |
|
|
|
積分和轉換時間/精度（每通道） |
|
|
|
16 位；15 位 + 符號位 |
|
|
50 Hz 時，20 ms；60 Hz 時，16.7 ms |
|
|
f=n x (f1+-0.5%) |
|
|
編碼器 |
|
|
|
連接信號編碼器 |
|
|
|
√ |
|
|
√ |
|
|
誤差/精度 |
|
|
|
整個溫度范圍內的工作誤差極限 |
|
|
|
0.2 %; 40 μA |
|
|
基本誤差極限（運行在 25°C 時） |
|
|
|
0.1 % |
|
|
中斷/診斷/狀態信息 |
|
|
|
報警 |
|
|
|
√ |
|
|
診斷消息 |
|
|
|
√ |
|
|
浮地 |
|
|
|
浮地模擬量輸入 |
|
|
|
√ |
|
|
√ |
|
|
√ |
|
|
隔離 |
|
|
|
絕緣測試方式 |
370V，1 分鐘 |
|
|
標準、認證、證書 |
|
|
|
CE 認證 |
√ |
|
|
UL 認證 |
√；認證編號 E239877 |
|
|
FM 認證 |
√ |
|
|
RCM（以前的 C-TICK） |
√ |
|
|
KC 認證 |
√ |
|
|
EAC（以前的 Gost-R） |
√ |
|
|
安全模式下可實現的最高安全等級 |
|
|
|
4 |
|
|
SIL 3 |
|
|
環境條件 |
|
|
|
工作溫度 |
|
|
|
0 °C；= Tmin |
|
|
60 °C；= Tmax |
|
|
環境條件寬 |
|
|
|
Tmin ... Tmax，在 1080 hPa ... 795 hPa (-1000 m ... +2000 m) 下 |
|
|
相對濕度 |
|
|
|
100%；相對濕度，包括冷凝/結霜（不能在冷凝條件下進行調試） |
|
|
電阻 |
|
|
|
√；Class 3B2 霉菌、真菌和干腐孢子（動物群除外）。運行期間，不使用的接口必須插上接頭蓋！ |
|
|
√；Class 3C4 (RH < 75%)，包括 EN 60068-2-52 鹽霧試驗（嚴重程度 3）。運行期間，不使用的接口必須插上接頭蓋！ |
|
|
√；Class 3S4，包括沙/塵土。運行期間，不使用的接口必須插上接頭蓋！ |
|
|
連接方式 |
|
|
|
所需前連接器 |
20 針 |
|
|
外形尺寸 |
|
|
|
寬 |
40 mm |
|
|
高 |
125 mm |
|
|
深 |
120 mm |
|
|
重量 |
|
|
|
重量，約 |
350 g |
|
