頂蓋排水信號器WX-3的特點和使用
頂蓋排水信號器WX-3的特點和使用
頂蓋排水信號器WX-3的特點和使用

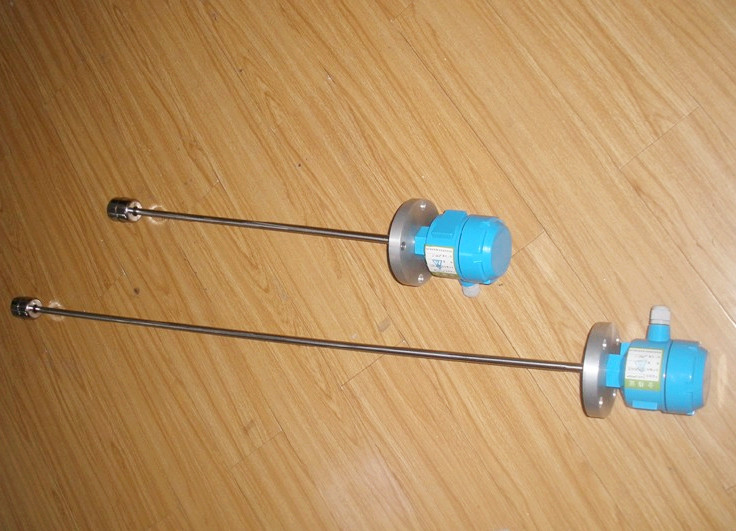

WX型液位信號器適用于各種開口容器、水井、水庫等液面位置的測量。產品由導向管、磁性浮筒、磁控開關、出線盒等組成。磁性浮筒在浮力作用下，隨液面升降。浮筒上的磁力驅動設置于導向管內的磁控開關動作，發出相應電信號。
◆主要技術參數
□磁控開關容量，允許電壓AC500V或電流1A；但功率不得大于30W。
□介質溫度：0.5℃~100℃、溫度不大于98%（20℃）。
□本信號器出廠時預置與實際不符時，可以改變相應的磁控開關的接線長度來調節發信號的位置，同時調整好定位環
WX液位信號計WX-2/468液位信號計WX-3/1000A液位信號器設計
一、 技術參數：
1． 電源：12~36VDC；220VAC
2． 輸出：4~20mA兩線制；
3． 測量范圍：max6m；
4． 精度：5mm、12.5mm；
5． 工作溫度：-20~80℃、-20~200℃；
6． 工作壓力：max 3MPa；
7． 接液材質：SUS、PP、PVDF等；
8． 過程連接：法蘭、螺紋
二、工作原理：
把磁簧開關與精密電阻均勻地固定在密閉的非導磁的導管內，當內部中空且固定有環形磁鋼的浮球在液體浮力的作用下、沿導管上下浮動時，磁簧開關在磁力的作用下改變電路的電阻值，電路內的分析處理元件檢測這一電阻變化，并轉換成4~20mA的標準信號輸出，實現液位的連續控制。磁簧開關與精密電阻均勻分布的間隙越小，精度越高，控制越準確！獨特的線路設計，自動溫度補償，使產品穩定可靠并不受溫度的影響！配合我公司的智能數顯儀表，可方便地實現液位近地或遠距離顯示！
三、安裝注意事項：
現場有強力攪拌時，請加裝防波管；
請遠離進出水口，以免產生誤動作；
避免大力碰撞液位計，以免損壞液位計；
不帶顯示變送器接線時，如右圖一，電源24VDC輸入接到變送器的“+”極，4~20mA由變送器的“-”極輸出；帶顯示變送器接線時，取下顯示模塊，可看到如右圖二所示端子，電源24VDC輸入接到變送器的OUT“+”極，4~20mA由變送器的OUT“-”極輸出，接好線后，再將顯示模塊裝好
