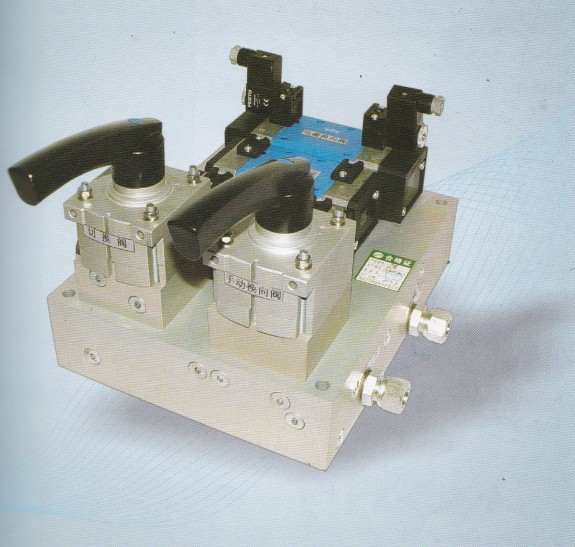

風閘制動控制系統對ZFG隔離制動閥組的使用條件風閘制動控制系統對ZFG隔離制動閥組的使用條件風閘控制系統、集成制動閥組將水電站水輪發電機組制動的手動、自動工作回路集成于一體，實現機組的制動。它由兩個手動閥、一個電磁換向閥和安裝底板組成，簡化掉傳統制動回路中的所有管道，集成化程度大大提高，體積小，重量輕，可實現手動制動、手動落風閘、自動制動、自動落風閘等功能。其核心元件兩個手動閥、一個電磁換向閥采用進口產品，可靠性高。 額定壓力：1MPa
通 徑：φ10、φ15、或更大
工作電壓：220VAC/DC、110VAC/DC、
24VDC
集成塊材質：鋁合金
集成塊顏色：銀灰色
連接方式：卡套式接頭，采用GB3733-83標準
水電站自動化的內容，與水電站的規模及其在電力系統中的地位和重要性、水電站的型式和運行方式、電氣主接線和主要機電設備的型式和布置方式等有關。總的來說，水電站自動化包括以下幾個方面：
（1）完成對水輪發電機組運行方式的自動控制：一方面，實現開停機和并列、發電轉調相和調相轉發電等的自動化，使得上述各項操作按設定的程序自動完成；另一方面，自動維持水輪發電機組的經濟運行，根據系統要求和電站的具體條件自動選擇運行機組數，在機組間實現負荷的經濟分配，根據系統負荷變化自動調節機組的有功和無功功率等。此外，在工作機組發生事故或電力系統頻率降低時，可自動起動并投入備用機組；系統頻率過高時，則可自動切除部分機組。
（2）完成對水輪發電機組及其輔助設備運行工況的監視：如對發電機定子和轉子回路各電量的監視，對發動機定子繞組和鐵芯以及各部軸承溫度的監視，對機組潤滑和冷卻系統工作的監視，對機組調速系統工作的監視等。出現不正常工作狀態或發生事故時，迅速而自動地采取相應的保護措施，如發出信號或緊急停機。
（3）完成對輔助設備的自動控制：包括對各種油泵、水泵和空壓機等的控制，并發生事故時自動地投入備用的輔助設備。
（4）完成對主要電氣設備（如變壓器、母線及輸電線路等）的控制、監視和保護。
（5）完成對水工建筑物運行工況的控制和監視：如閘門工作狀態的控制和監視，攔污柵是否堵塞的監視，上下游水位的測量監視，引水壓力管的保護（指引水式電站）等。
