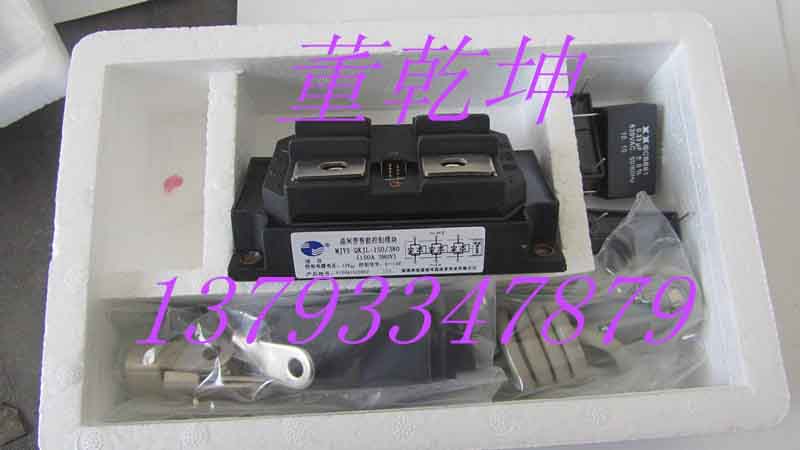

產品簡介
本產品是交晶閘管功率電路、觸發調控電路、PI調節電路及保護電路等封裝在一起的多功能集成模塊
。實現了晶閘管調壓裝置小型化、模塊化、智能化。
1.用途
廣泛應用于不同行業各類用途如調溫、調光、勵磁、電鍍、電解、電焊、等離子拉弧、充放電、穩壓
的電源裝置，還可用于交流電機軟起動和直流電機調速。
2、特點（1）本說明書所覆蓋的晶閘管智能控制模塊,采用了全數字移相觸發集成電路?？刂齐娐放c晶閘管主電路
集成于一體后，使模塊具備了強大的電力調控功能。模塊輸出對稱性高，無直流分量。大規格模塊具有過熱、過流、缺相保護功能。
（2）采用進口芯片、高級芯片支撐板，模塊壓降小、功耗低，效率高，節電效果好。
（3）采用進口高性能元件，保證了觸發控制電路的可靠性。
（4）采用（DCB）陶瓷覆銅板，經獨特處理方法和特殊焊結工藝，保證焊接層無空洞，導熱性能好。
（5）采用高級導熱絕緣封裝材料，絕緣、防潮性能優良。
（6）觸發控制電路、主電路與導熱底板相互隔離，導熱底板不帶電，介電強度≥2500V
（RMS），保證人身安全。
（7）輸入0～10V直流控制信號，可對主電路輸出電壓進行平滑調節。
（8）可手動、儀表或微機控制。
（9）適用于阻性和感性負載。
二
詳細參數
1.模塊通用參數
（1）工作頻率f：50Hz；
（2）模塊輸入交流電壓范圍VIN（RMS）：額定電壓為220VAC時170～250VAC額定電壓380VAC時300～450VAC輸入電壓低于或高于上述各規定值時，應專門定做）
（3）三相交流輸出電壓不對稱度：＜6%
（4）控制電源電壓：12V
1、模塊電流規格的選取
考慮到電網電壓的波動和負載在起動時一般都比其額定電流大幾倍，且晶閘管芯片抗電流沖擊能力較差，建議您在選取模塊電流規格時應留出適當裕量。推薦選擇如下：
阻性負載：模塊標稱電流應為負載額定電流的2倍。感性負載：模塊標稱電流應為負載額定電流的3倍。
2、導通角要求
模塊在較小導通角時（即模塊高輸入電壓、低輸出電壓）輸出較大電流，這樣會使模塊嚴重發熱甚至燒毀。這是因?yàn)樵诜钦也顟B(tài)下用普通儀表測出的電流值，不是有效值，所以，盡管儀表顯示的電流值并未超過模塊的標稱值，但有效值會超過模塊標稱值的幾倍。因此，要求模塊應在較大導通角下（100度以上）工作。
3、控制電源要求
?。?）電壓為DC12V±0.5V；紋波電壓≤30mV；輸出電流≥1A；
（2）可以采用開關電源，也可采用線性電源（即變壓器整流式穩壓電源）。開關電源外殼應帶屏蔽罩。線性電源要求濾波電容必須≥2200μf/25V。
?。?）控制電源極性要求正確接入模塊控制端口，嚴禁反接。否則將燒壞模塊控制電路。
4、使用環境要求
?。?）工作場所環境溫度范圍：-25℃～+45℃。
?。?）模塊周圍應干燥、通風、遠離熱源、無塵、無腐蝕性液體或氣體。
5、其它要求
（1）當模塊控制變壓器負載時，如果變壓器空載，輸出電流可能會小于晶閘管芯片的擎住電流，導致回路中產生較大直流分量，嚴重時會燒掉保險絲。為了避免出現上述情況，可在模塊輸出端接一固定電阻，一般每相 輸出電流不小于500mA（具體數據可根據試驗情況確定）。
?。?）小規格模塊主電極無螺釘緊固，極易掀起折斷，接線時應注意避免外力或電纜重力將電極拉起折斷。
?。?）嚴禁將電纜銅線直接壓接在模塊電極上，以防止接觸不良產生附加發熱。
?。?）模塊不能當作隔離開關使用。為保證安全，模塊輸入端前面需加空氣開關。
?。?）測量模塊工作殼溫時，測試點選擇靠近模塊底板中心的散熱器表面。可將散熱器表面以下橫向打一深孔至散熱器中心，把熱電偶探頭插到孔底。要求該測試點的溫度應≤80℃。
模塊選取及注意事項
1.模塊電流規格選取 考慮到電網電壓的波動和負載在起動時一般都比其額定電流大幾倍，建議您在選取模塊電流規格時應留出適當裕量。推薦選擇如下： 阻性負載：模塊標稱電流應為負載額定電流的2倍。感性負載：模塊標稱電流應為負載額定電流的3倍
