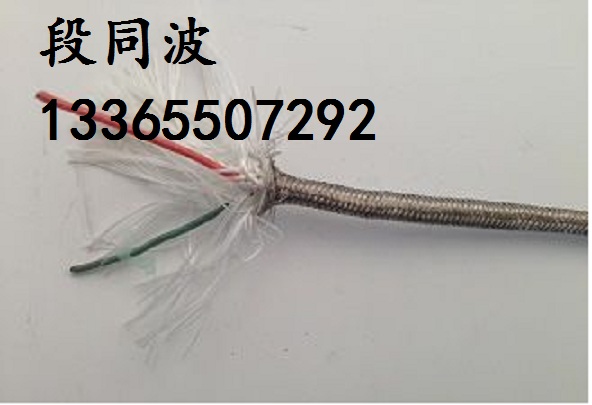

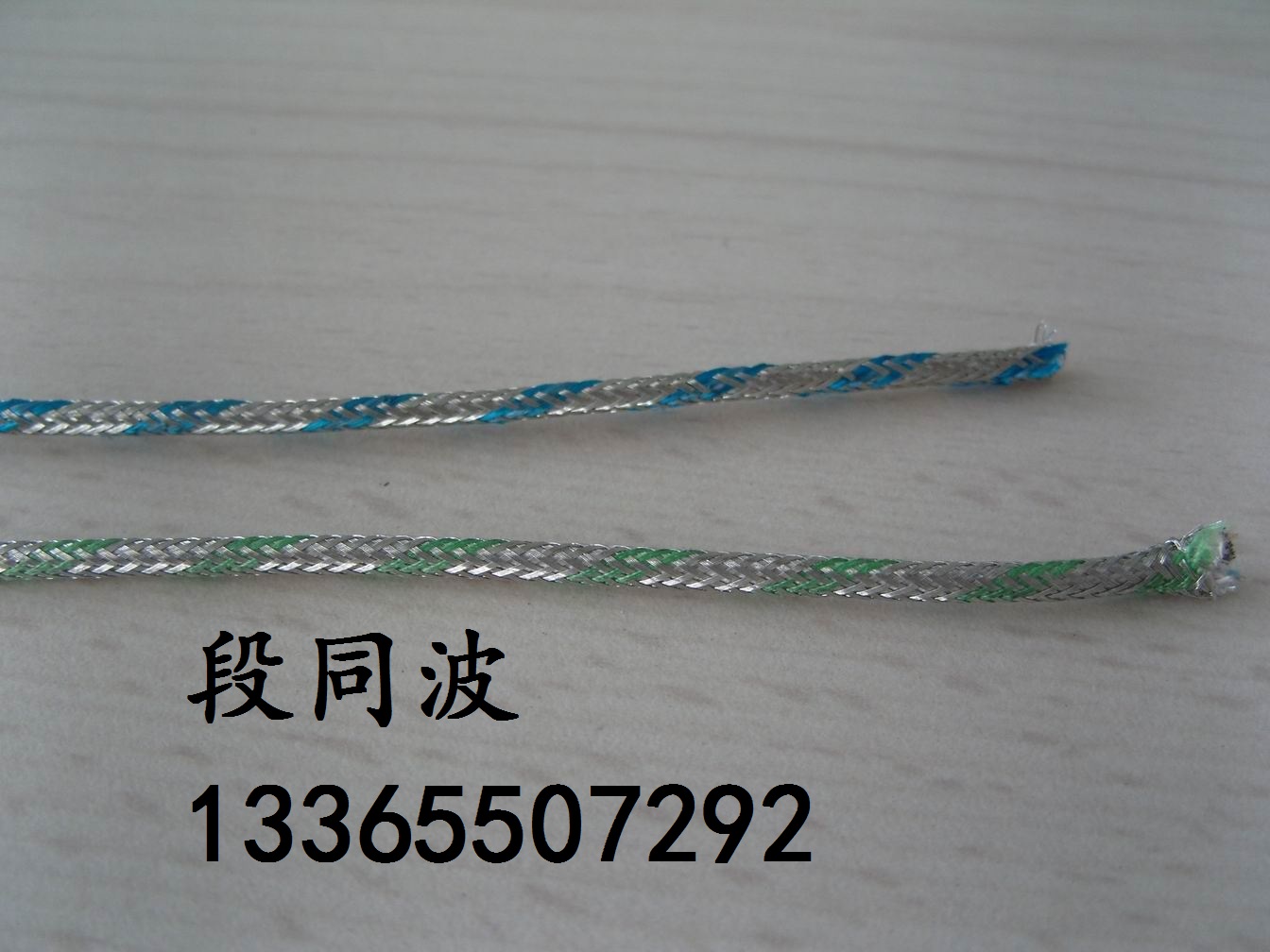

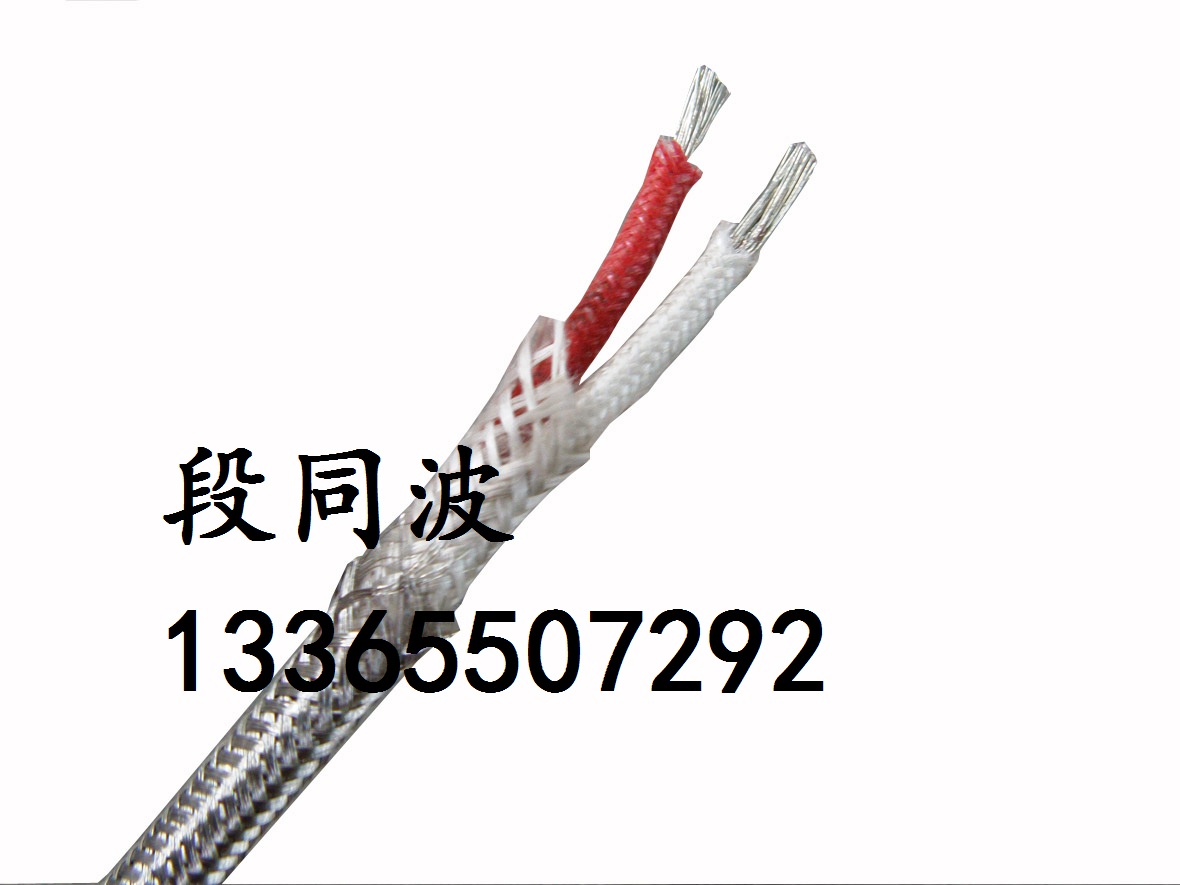

熱電偶用補償電纜
一、產品特點及用途
補償導線與補償電纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以 補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種，氟塑料和硅橡膠絕緣耐高溫補償導線或電纜更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，本產品廣泛適用于石油、化工、電力、冶金、醫藥、輕紡等廠礦及科研部門中的溫度測量與控制系統。
二、產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三、使用特性
1、導體最高工作溫度：
聚氯乙烯70℃和105℃
硅橡膠180℃
氟塑料200℃
可熔性聚四氟乙烯(PTFE)260℃
2、最低環境溫度：
聚氯乙烯護套：固定敷設-40℃，
非固定敷設-15℃。
氟塑料及硅橡膠護套：固定敷設-60℃，
非固定敷設-20℃。
3、電纜允許彎曲半徑：
非鎧裝電纜最小為外徑的6倍；
銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍；
氟塑料絕緣和護套最小為電纜外徑的10倍。
四、基本型號及名稱
|
型號 |
產 品 名 稱 |
|
KX-GS-VV |
聚氯乙烯絕緣聚氯乙烯護套一般用精密級 K分度號熱電偶用補償電纜 |
|
KX-GS-VVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏一般用精密級K分度號熱電偶用補償電纜 |
|
KX-GS-VPV |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織對屏一般用精密級K分度號熱電偶用補償電纜 |
|
KX-GS-VPVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織對總屏一般用精密級K分度號熱電偶用補償電纜 |
|
KX-HS-FF |
氟塑料絕緣和護套耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FFP |
氟塑料絕緣和護套銅絲編織總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FPF |
氟塑料絕緣和護套銅絲編織對屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FPFP |
氟塑料絕緣和護套銅絲編織對總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FG |
氟塑料絕緣硅橡膠護套耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FGP |
氟塑料絕緣硅橡膠護套銅絲編織總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FPG |
氟塑料絕緣硅橡膠護套銅絲編織對屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FPGP |
氟塑料絕緣硅橡膠護套銅絲編織對總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FV |
氟塑料絕緣聚氯乙烯護套耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FVP |
氟塑料絕緣聚氯乙烯護套銅絲編織總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FPV |
氟塑料絕緣聚氯乙烯護套銅絲編織對屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲編織對總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-GG |
硅橡膠絕緣和護套耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-GGP |
硅橡膠絕緣和護套銅絲編織總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-GPG |
硅橡膠絕緣和護套銅絲編織對屏耐熱用精密級 K分度號熱電偶用補償電纜 |
|
KX-HS-GPGP |
硅橡膠絕緣和護套銅絲編織對總屏耐熱用精密級 K分度號熱電偶用補償電纜 |
