KC-HBBF4R高溫補償導線
補償導線儀表盤接線點的位置我們知道，補償導線只是把熱電偶的參比端延長，起到移動參比端位置的作用，延伸后的參比端溫度應當恒定或配用本身具有參比端溫度自動補償?shù)难b置，否則仍可能因新的參比端溫度變化引起測量誤差。
比如在儀表盤內接線時，由于常用盤裝顯示器、記錄儀本身因通電而發熱，使其接線端子處的溫度高于儀表盤接線端子處的溫度。當熱電偶的補償導線引進儀表盤后，如果將其接到儀表盤的接線端子上，而儀表盤的接線端子與儀表接線端子間用銅線連接，則因上述溫差存在將造成測量誤差。所以最好將補償導線跨過儀表盤的接線端子直接與儀表的接線端子相連。
補償導線的線路電阻對早期配熱電偶的動圈式儀表來說，有5Ω、15Ω兩種線路電阻的要求，當熱電偶安裝地點離動圈表較遠時，或采用分度號K、N、E、J、T等包含有銅鎳材料的補償導線時，其線路電阻較大，選用時要注意選較大截面的補償導線。
比如選用外接15Ω線路電阻E分度號的動圈式儀表時，其配用的補償導線截面為1.0mm2、2.5mm2，而對應的單位長度線路電阻分別為1.25Ω/m和0.5Ω/m，則補償導線的最大允許長度僅為12m和30m。設計時如不留心，這個長度很容易超過，造成測量誤差。
當我們用K分度號的補償導線配用N分度號的熱電偶，將造成過補償，顯示溫度偏高；反之，用N分度號的補償導線配用K分度號的熱電偶，將造成欠補償，顯示溫度偏低。
補償導線分度號和極性的判斷有時可根據資料所列補償導線的材料、絕緣層及護套顏色判斷，但由于國內新舊標準、IEC標準的規定有差異，用這個方法對補償導線的分度號和極性常常難以準確判斷。最可靠最常用的方法是測試法，就是將補償導線的兩端剝?nèi)ソ^緣層

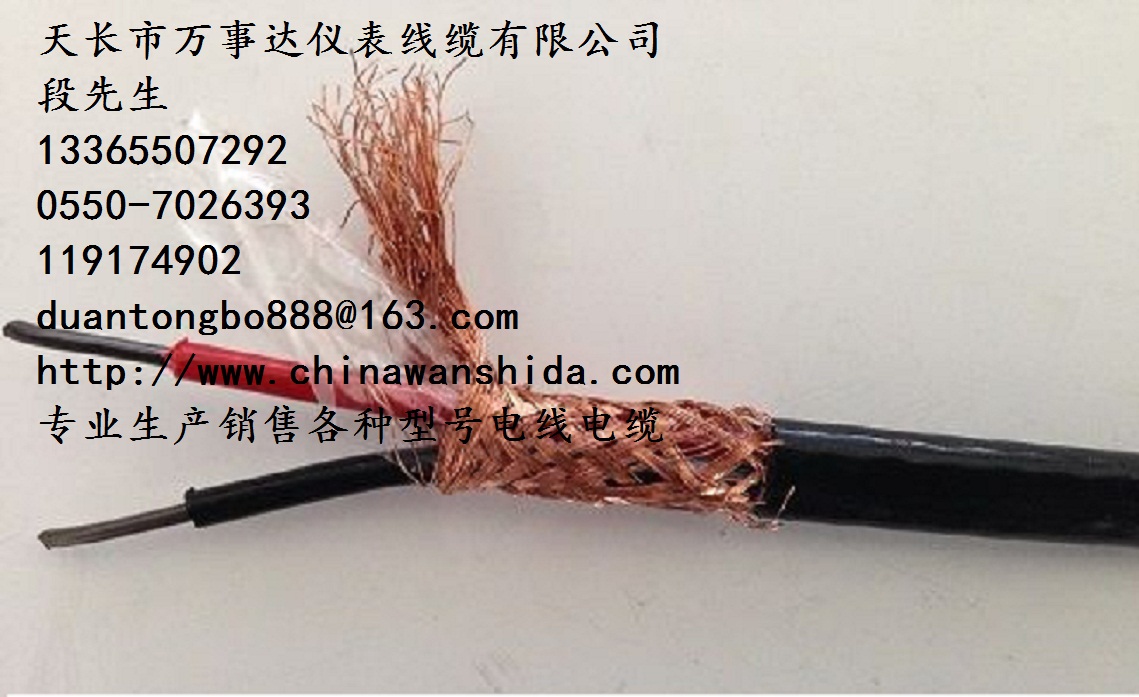

KC-HBBF4R高溫補償導線電纜BC-HFFP、BC-HFF46、BC-HFF46R、BC-HFF46P、BC-HFF46RP、BC-HFGP、BC-HFGRP、BC-HFGR、NX-HFF、NX-HFFR、NX-HFFRP、NX-HFFP、NX-HFF46、NX-HFF46R、NX-HFF46P、NX-HFF46RP、NX-HFGP、NX-HFGRP、NX-HFGR、NC-HFF、NC-HFFR、NC-HFFRP、NC-HFFP、NC-HFF46、NC-HFGP、NC-HFGRP、NC-HFGR、NC-HFF46R、NC-HFF46P、NC-HFF46RP、ZR-SC-HBVP、ZR-SC-HBVRP、ZR-SC-HBVP2、ZR-SC-HBVR、ZR-SC-HBVPR、ZR-KC-HBVP、ZR-KC-HBVRP、ZR-KC-HBVP2、ZR-KC-HBVR、ZR-KC-HBVPR、ZR-BC-HBVP、ZR-BC-HBVRP、ZR-BC-HBVP2、ZR-BC-HBVR、ZR-BC-HBVPR、ZR-NC-HBVP、ZR-NC-HBVRP、ZR-NC-HBVP2、ZR-NC-HBVPR、ZR-KX-HBVP、ZR-KX-HBVRP、ZR-KX-HBVP2、ZR-KX-HBVPR、ZR-KX-HBVR、ZR-EX-HBVP、ZR-EX-HBVRP、ZR-EX-HBVP2、ZR-EX-HBVPR、ZR-EX-HBVR、ZR-JX-HBVP、ZR-JX-HBVRP、ZR-JX-HBVP2、ZR-JX-HBVPR、ZR-JX-HBVR、ZR-TX-HBVP、ZR-TX-HBVRP、ZR-TX-HBVP2、ZR-TX-HBVPR、ZR-TX-HBVR
產品咨詢
(經理)
手機：
電話：.
QQ:
http://www.chinawanshida.com
產品包裝：木盤 價格：電議 產品規格：應用戶要求
產地：
廠家直銷，質量過硬，三包承諾。
