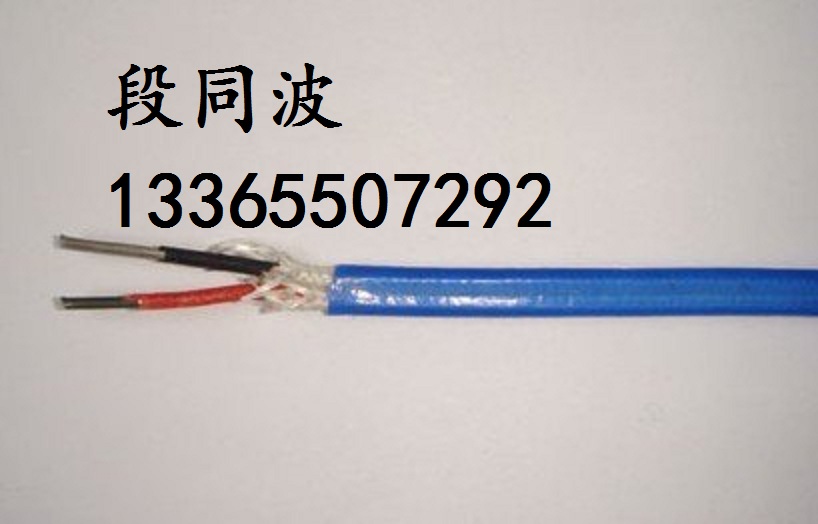

熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
2：使用條件：
(1) 工作溫度：耐熱用：最高200℃和260℃兩種；
一般用：最高70℃和105℃兩種。
(2) 最低環(huán)境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) 最小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
3、產品品種、規(guī)格、結構型式
(1) 產品品種及型號：見表1
品名稱 型 號 配用熱電偶 熱電偶分度號
銅-銅鎳補償型導線（電纜） SC 鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶 S
鐵-銅鎳補償型導線（電纜）
銅-銅鎳補償型導線（電纜） KCA
KCB 鎳鉻-鎳硅熱電偶 K
鎳鉻-鎳硅延長型導線（電纜） KX 鎳鉻-鎳硅熱電偶 K
鐵-銅鎳補償型導線（電纜）
鎳鉻硅-鎳硅延長型導線（電纜） NC
NX 鎳鉻硅-鎳硅熱電偶 N
鎳鉻-銅鎳延長型導線（電纜） EX 鎳鉻-銅鎳熱電偶 E
鐵-銅鎳延長型導線（電纜） JX 鐵-銅鎳熱電偶 J
銅-銅鎳延長型導線（電纜） TX 銅-康銅鎳電偶 T
K型熱電偶補償電纜型號說明：
KX-GS-VV 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPV 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPVP 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VVP 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-HS-FF 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1F 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1FP1 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FFP1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105P1 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105P1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
軟導體
KX-GS-VVR 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度多股熱電偶用補償電纜
KX-GS-VPVR 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度多股熱電偶用補償電纜
KX-GS-VPVPR 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度多股熱電偶用補償電纜
KX-GS-VVPR 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度多股熱電偶用補償電纜
KX-HS-FFR 氟塑料絕緣對絞氟塑料護套精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FP1FR 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FP1FP1R 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FFP1R 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FV105R 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FP1V105R 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FP1V105P1R 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度多股熱電偶用高溫補償電纜
KX-HS-FV105P1R 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度多股熱電偶用高溫補償電纜
本安型
ia-KX-GS-VV 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
ia-KX-GS-VPV 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
ia-KX-GS-VPVP 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
ia-KX-GS-VVP 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
ia-KX-HS-FF 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FP1F 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FP1FP1 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FFP1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FV105 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FP1V105 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FP1V105P1 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
ia-KX-HS-FV105P1 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
本安型軟導體
ia-KX-GS-VVR 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度多股熱電偶用本安型補償電纜
ia-KX-GS-VPVR 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度多股熱電偶用本安型補償電纜
